การเปลี่ยนหลอดสูญญากาศธรรมดาให้ปล่อยรังสีเอกซ์ได้นั้นไม่ใช่เรื่องง่าย ผู้สร้างต้องออกแบบระบบจ่ายไฟที่ซับซ้อน โดยเริ่มจากแหล่งจ่ายไฟกระแสตรงแรงดันต่ำ (DC) ส่งผ่านไปยังอินเวอร์เตอร์กระแสสลับแรงดันสูง (AC) จากนั้นแปลงแรงดันผ่านหม้อแปลง และเพิ่มแรงดันให้สูงขึ้นอีกด้วยวงจรทวีแรงดันไฟฟ้าค็อกครอฟต์-วอลตัน (Cockcroft-Walton voltage multiplier) เพื่อให้ได้แรงดันไฟที่สูงมากพอในการกระตุ้นให้หลอดสูญญากาศแผ่รังสีเอกซ์ออกมา
แน่นอนว่าการทดลองนี้ไม่ได้สำเร็จในครั้งแรก โดยมีหลอดสูญญากาศต้องสังเวยไปถึง 3 หลอดจากการทำงานผิดพลาด และอีก 3 หลอดที่เสียหายเนื่องจากสูญเสียสภาวะสุญญากาศไปก่อนหน้านี้

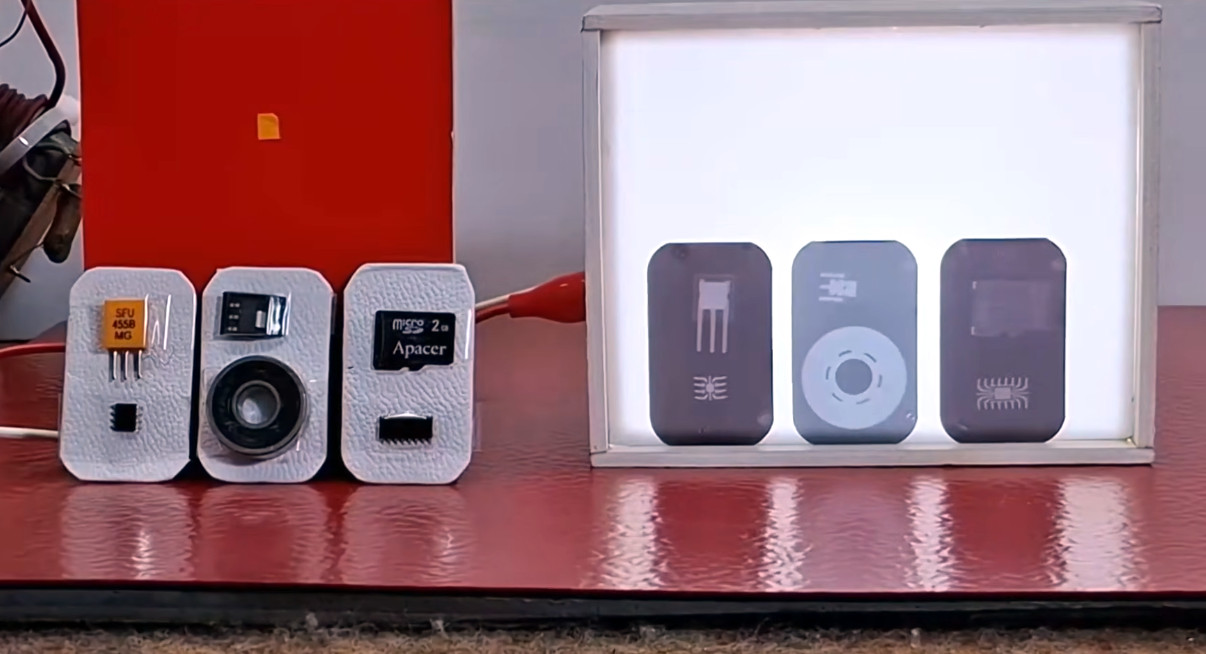

สำหรับการบันทึกภาพเอกซเรย์ [mircemk] ได้ใช้ฟิล์มเอกซเรย์สำหรับทำฟันวางไว้หลังวัตถุที่ต้องการสแกน จากนั้นปล่อยรังสีเอกซ์ผ่านวัตถุไปยังฟิล์ม แล้วนำฟิล์มไปผ่านกระบวนการล้างฟิล์มตามมาตรฐานประมาณ 30 วินาที ล้างน้ำ และแช่น้ำยาคงสภาพ (Fixer) อีกประมาณครึ่งชั่วโมง โดยภาพที่คมชัดที่สุดจะได้จากการวางวัตถุห่าง 10-15 เซนติเมตร และใช้เวลาฉายรังสีตั้งแต่ 15 นาทีถึง 1 ชั่วโมง ขึ้นอยู่กับความหนาแน่นของวัตถุนั้นๆ
