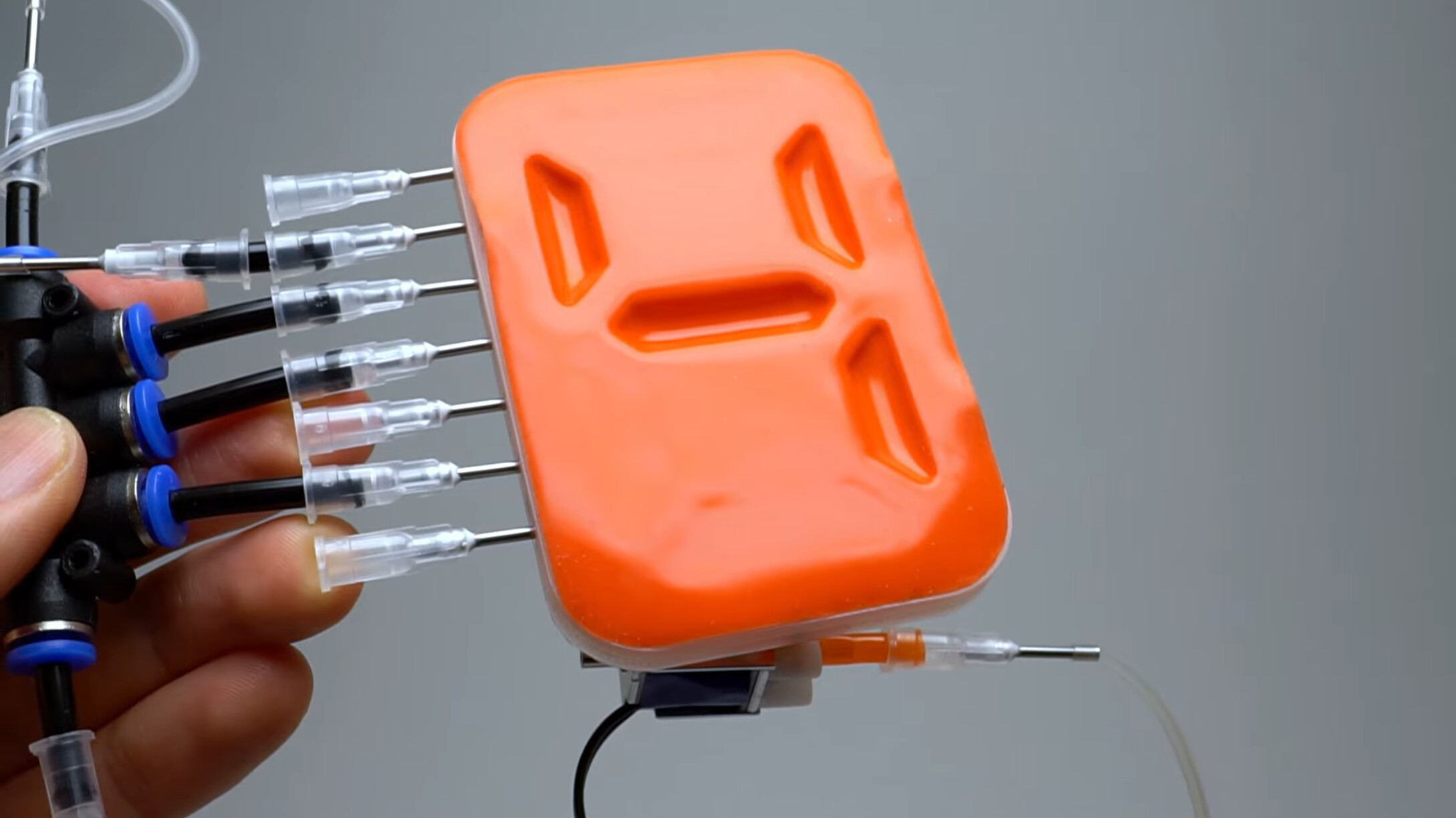

จอแสดงผลนวัตกรรมนี้แต่ละส่วนประกอบด้วยช่องว่างด้านหลังแผ่นซิลิโคน เมื่อมีการดูดอากาศออก (สุญญากาศ) แผ่นด้านหน้าจะถูกดึงเข้าไปในช่องว่าง ทำให้เกิดการแสดงผลเป็นตัวเลขหรือสัญลักษณ์ได้ ระบบนี้ควบคุมด้วยสวิตช์สุญญากาศที่ทำหน้าที่คล้ายทรานซิสเตอร์ ทำให้แต่ละส่วนสามารถเปิดหรือปิดค้างไว้ได้
แต่ละส่วนของจอมีสายควบคุมสองสาย: หนึ่งสำหรับเพิ่มหรือลดแรงดันในช่องว่าง และอีกหนึ่งสำหรับควบคุมสวิตช์ จอแสดงผลรวมประกอบด้วยสี่หลัก 7-segment โดยมีสายข้อมูลทั่วไปเจ็ดสายและสายควบคุมสี่สาย สำหรับแต่ละหลัก
โครงสร้างของจอประกอบด้วยห้าชั้นหลัก ได้แก่ แผ่นเมมเบรนแสดงผลด้านหน้า, เฟรมยึด, ตัวเรือนช่องว่าง, เมมเบรนสวิตช์ และช่องควบคุม เมมเบรนถูกหล่อจากซิลิโคนโดยใช้แม่พิมพ์ที่พิมพ์ด้วย 3D ส่วนประกอบอื่นๆ ถูกพิมพ์ด้วย 3D บนแผ่นกระจกเพื่อให้ได้พื้นผิวที่เรียบเนียนและปราศจากการรั่วไหล ที่น่าสนใจคือต้องใช้ตัวยึดจำนวนมากเพื่อรับประกันการเชื่อมต่อที่สุญญากาศระหว่างชั้นต่างๆ
ปัจจุบัน [soiboi soft] ได้นำจอแสดงผลนี้มาใช้สร้างนาฬิกา โดยติดตั้งอยู่ในกล่องที่พิมพ์ด้วย 3D ซึ่งบรรจุ Arduino, ปั๊มสุญญากาศขนาดเล็ก และวาล์วโซลินอยด์ ความสามารถในการเปิดปิดและสลับสถานะของระบบลมนี้ ร่วมกับแอคชูเอเตอร์แบบนิวเมติกส์ ทำให้เกิดความเป็นไปได้ที่น่าสนใจในการสร้างหุ่นยนต์ที่ขับเคลื่อนด้วยพลังงานอากาศอย่างสมบูรณ์ นอกจากนี้ ยังสามารถพิมพ์ช่องทางเดินอากาศแบบนิวเมติกส์ด้วยเครื่องพิมพ์ 3D โดยใช้หัวฉีดพิเศษได้อีกด้วย
