หัวใจสำคัญของการสร้างวงจรนับ 4 บิต นี้คือการประแปลง D-type flip-flop ซึ่งเป็นองค์ประกอบพื้นฐานของวงจรนับ ให้ทำงานด้วยรีเลย์
Agatha ใช้วิธีการควบคุมระดับแรงดันคอยล์ของรีเลย์แต่ละตัวให้อยู่ระหว่างค่าที่รีเลย์จะเริ่มทำงานและหยุดทำงาน การเพิ่มแรงดันเพียงเล็กน้อยจะทำให้รีเลย์ปิดและคงสถานะปิดไว้ ในทางกลับกัน การลดแรงดันชั่วขณะจะทำให้รีเลย์เปิดและคงสถานะเปิด
การสร้างวงจรนี้ไม่ใช่เรื่องง่าย เนื่องจากต้องอาศัยความแม่นยำในการปรับสมดุลแรงดันคอยล์ของรีเลย์จำนวนมาก ซึ่งแต่ละตัวอาจมีคุณสมบัติไม่เหมือนกัน ทำให้ต้องมีการปรับแต่งตัวต้านทานและตัวเก็บประจุเล็กน้อยเพื่อให้ระบบทำงานได้อย่างเสถียร

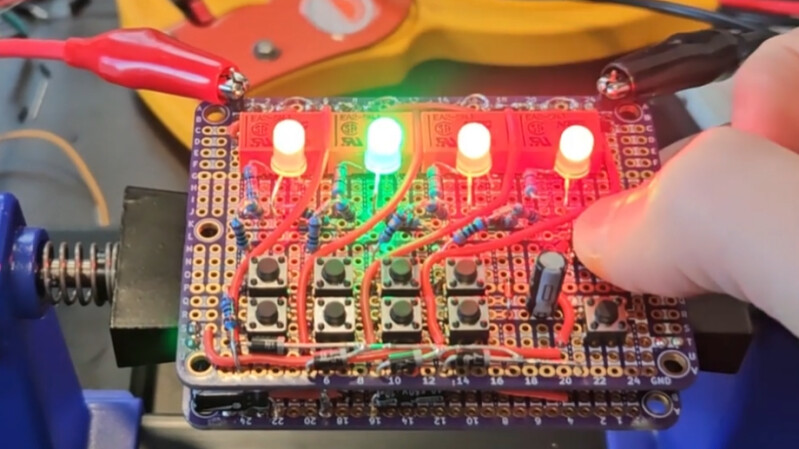

ผลลัพธ์ที่ได้คือวงจรนับ 4 บิต ที่มาพร้อมไฟ LED แสดงสถานะ ปุ่มสำหรับเพิ่มหรือรีเซ็ตค่า ปุ่มสำหรับตั้งค่าหรือล้างค่าแต่ละบิตแยกกัน ทำให้ผู้ใช้งานสามารถโต้ตอบกับวงจรได้อย่างเต็มที่ และยังมีวิดีโอสาธิตการทำงานของโปรเจกต์นี้ให้ชมด้วย
