เคสนี้เป็นการออกแบบจาก part เดิมเนื่องจาก part เต็มนั้นเราเจอว่า บ้างหัวของ nuzzle เครื่องจักรนั้น เกิดการ misalign แค่บางหัวเท่านั้นแต่ตัวเครื่องมือเซตนั้นเป็นการตั้งค่าหัวทั้งหมด ซึ่งอาจทำให้เราเสียเวลามาตั้งค่าหัวทั้งหมดเสียเปล่า
กรณีนี้เลยดีไซน์แบ่งออกมาแค่สามหัวเท่านั้นพร้อมกับมีนิ้วคล้องเพื่อใช้สำหรับดึงออกง่ายๆ ด้วย
Part full
พาสนี้ออกแบบด้วย iPad gen7 ด้วย app Shape 3D
จากการที่ได้ทดสอบการทำงานเบื้องต้นใช้งานร่วมกับปากกา ของ iPad ได้ยอดเยี่ยมมากๆ ครับไหลลื่นมากๆ ทำให้การออกแบบออกมารวดเร็วดังใจนึกทีเดียว แต่ราคาที่ต้องจ่ายนั้นก็อาจจะแอบแพงไปสักนิด อยู่ที่ 7700 บาทต่อปี ถ้าจะแยกเป็นเดือน ก็อยู่ที่ 1000 บาทครับ
เดียวปริ้น 3D ให้อยู่กันอีกทีครับ

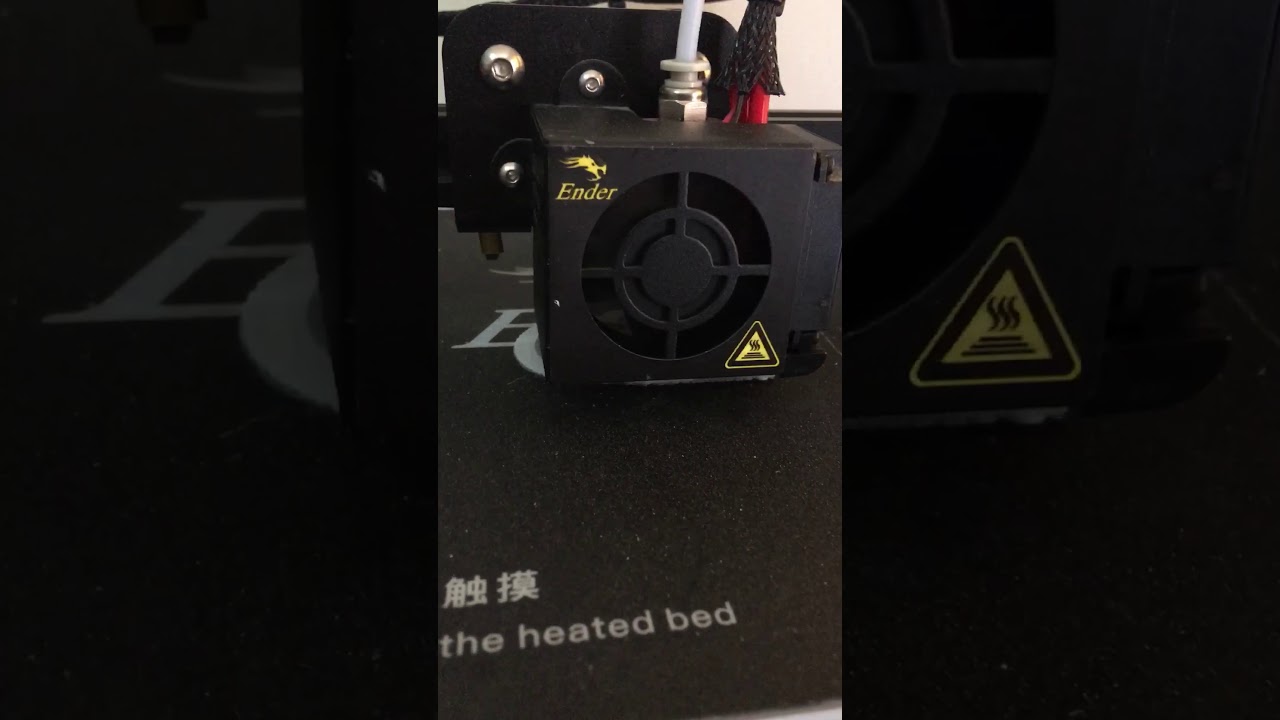

ลองโหลดดูเวลา ประมาณ 32 นาที
Remy_Martin
(Permpol Thanapunnamas)
2
อัพเดท
ปริ้นของจริง
ขนาดก็กำลังพอดีนิ้วเลยครับ เดียวจะเอาไปทดสอบใช้งานดู
Remy_Martin
(Permpol Thanapunnamas)
3
และแล้วงานก็เข้าเนื่องจากเอาไปทดสอบแล้วปรากฎว่า fig ของเราแคบเกินไปใส่ nuzzle ได้ไม่สุด พอเอามาวัดขนาดก็ทำให้ร้อง ออ กันเลยทีเดียว
อันนี้ขนาดตามสเปค
อันนี้ขนาดที่พิมพ์ออกมา
ปัญหาคือ 3D ปริ้นเตอร์เรามีค่า error อยู่ที่ประมาณ 0.3 mm เดียวคงต้อง หักลบ ค่าที่คลาดเคลื่อนไปแล้วไปปรับที่ part Drawing อีกทีก่อนปริ้น
Remy_Martin
(Permpol Thanapunnamas)
4
อัพเดท
ตอนนี้ปรับสเปค เพิ่มระยะห่าง จาก 8.05 มม. เป็น 8.35 มม. แล้วมาดูกันว่า ของจริงจะเป็นอย่างไร
Remy_Martin
(Permpol Thanapunnamas)
5
อัพเดท

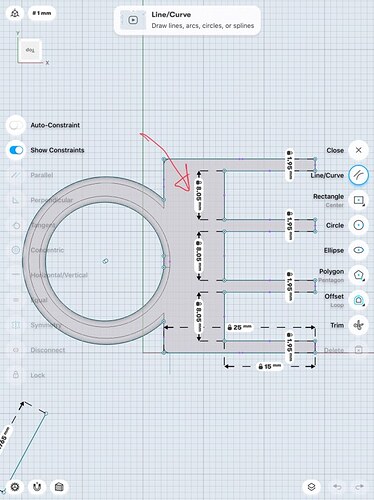

เนื่องจากพอผมลองปริ้นออกมาแล้วได้ค่าเท่าเดิมเลยลองมาเช็คดูที่แบบของเราปรากฎว่าค่าที่เราเพิ่มไปนั้น มันไปเพิ่มที่เส้นแบบด้านล่างที่ผมชี้ให้ดูจะเห็นอยู่ว่ามันถูกขยายออกไป แต่แบบของเราไม่ได้ขยายตามเลยทำให้เวลาพิมพ์ออกมาได้เท่าเดิมเลย
ผมเลยต้องลบออกแล้วดึงจากแบบที่แก้แล้วขึ้นมาใหม่ บวกกับค่าที่เฉลี่ยเข้าไปก็ตรงกับขนาดที่ต้องการแล้วครับ
Remy_Martin
(Permpol Thanapunnamas)
6
@111119 ผมค้างปัญหานี้อยู่ มีเทคนิกแนะนำบ้างไหมครับ
111119
(ฟลุ๊ค 'จาง)
7
ผมรู้เเค่เบื้องต้นเองครับไม่ได้เจาะลึกครับ พอดีมันเป็นโปรเจ็คเลยเเค่รู้นิดหน่อยครับ
Remy_Martin
(Permpol Thanapunnamas)
8
เคยวัดไหมครับว่างานที่พิมพ์ออกมาจริงกับงานต้นแบบในคอม ระยะตรงกันไหม
111119
(ฟลุ๊ค 'จาง)
9
ตรงนะครับ เเค่ก็บ้างชิ้นเคลื่อนนิดนึงครับ
Remy_Martin
(Permpol Thanapunnamas)
10
ตอนซื้อมาก็ประกอบเองปกติใช่ไหมครับไม่ได้ ฟิกอะไร หรือ คาลิเบทอะไรเป็นพิเศษ
