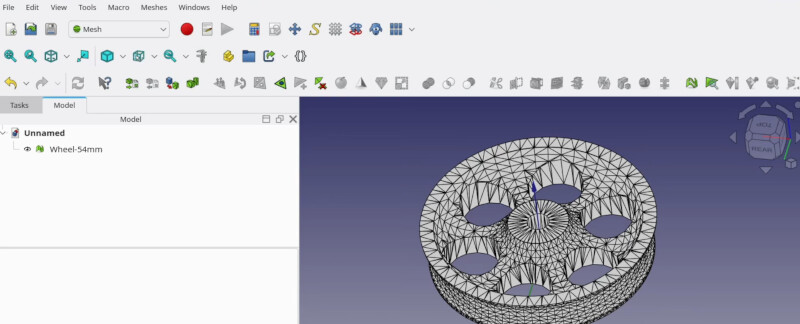

โดยทั่วไป ไฟล์ STL ที่ใช้สำหรับเครื่องพิมพ์ 3D นั้นประกอบด้วยตาข่ายสามเหลี่ยมจำนวนมาก ทำให้การแก้ไขมีความยุ่งยากกว่าไฟล์ CAD รูปแบบอื่น ๆ ที่มีพื้นผิวเรียบ แต่สำหรับผู้ที่ต้องการเพิ่มขีดความสามารถของเครื่องพิมพ์ 3D การเรียนรู้วิธีปรับแต่งไฟล์เหล่านี้จึงเป็นสิ่งจำเป็น และ FreeCAD สามารถเข้ามาช่วยได้ แม้จะไม่ใช่ทางเลือกแรกสำหรับการทำงานกับไฟล์ตาข่ายโดยตรงก็ตาม
เคล็ดลับแรกคือการจัดตำแหน่งวัตถุให้อยู่กึ่งกลางอย่างแม่นยำ ซึ่งทำได้ง่ายหากทราบวิธีการ นอกจากนี้ FreeCAD ยังมี Workbench เฉพาะที่สามารถวิเคราะห์และแก้ไขปัญหาของ Mesh เช่น ส่วนที่ผิดรูป (non-manifold) หรือทิศทาง Normals ที่กลับด้าน ขั้นตอนถัดไปคือการแปลง Mesh ให้เป็นรูปทรง (Shape) ของ FreeCAD ซึ่งจะกลายเป็นวัตถุกลวง จากนั้นจึงแปลง Shape ให้เป็น Solid เพื่อให้สามารถปรับแต่งได้อย่างสมบูรณ์
อย่างไรก็ตาม การทำงานกับวัตถุที่มีจำนวน Face เกิน 100,000 ชิ้นอาจทำให้ FreeCAD ทำงานช้าลง ซึ่งสามารถแก้ไขได้ด้วยการลดจำนวน Face ลง (Decimate) โดยแลกมากับการสูญเสียความละเอียดเล็กน้อย เมื่อได้ Solid ที่ต้องการแล้ว ขั้นตอนสำคัญคือการทำสำเนาและใช้ฟังก์ชัน ‘Refine shape’ เพื่อให้ได้พื้นผิวที่เรียบและสมบูรณ์ หลังจากนั้น คุณก็สามารถใช้ฟังก์ชันทั้งหมดของ FreeCAD เพื่อปรับแต่งโมเดลของคุณได้ตามต้องการ
