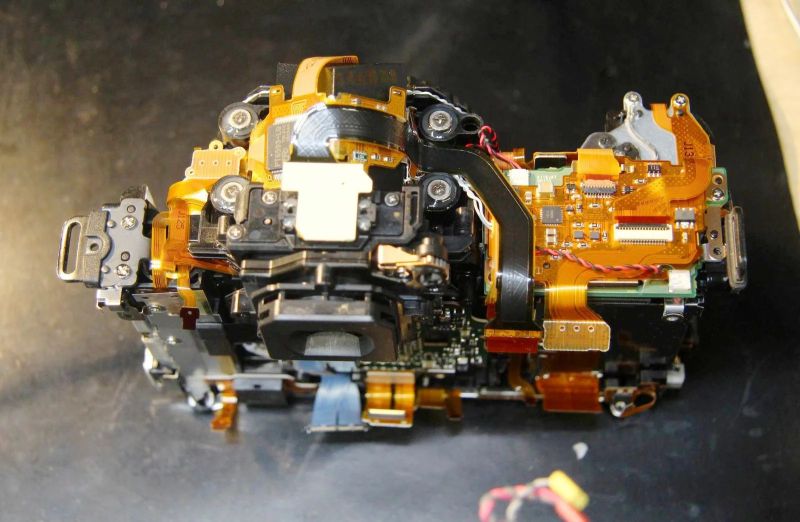

ดีเทอร์ ฟานสทีนเวเกน (Dieter Vansteenwegen) ตัดสินใจเสี่ยงดวงซื้อบอดี้กล้อง Canon 7D Mark II ในสภาพชำรุดจากเว็บไซต์ eBay ด้วยราคาเพียง 180 ยูโร (ประมาณ 7,000 บาท) โดยตัวกล้องมีอาการหน้าจอ LCD และพอร์ต HDMI ไม่แสดงผล อีกทั้งระบบโฟกัสอัตโนมัติไม่ทำงานเมื่อกดชัตเตอร์ลงครึ่งหนึ่ง แต่ยังถ่ายภาพได้เมื่อกดสุด ซึ่งอาการเหล่านี้บ่งชี้ว่าตัวประมวลผลหลักของกล้องยังคงทำงานอยู่
ด้วยความช่วยเหลือจากข้อมูลของกลุ่มพัฒนาเฟิร์มแวร์อิสระ Magic Lantern และแผนผังวงจรจากเว็บไซต์ Photo Parts UA เขาได้ทำการตรวจวัดสัญญาณไฟฟ้าจนพบว่า พินระบบโฟกัสอัตโนมัติบนชิป MPU มีสถานะสัญญาณลอย (Floating Signal) เนื่องจากตัวต้านทานดึงสัญญาณ (Pull-up) ภายในชำรุด ซึ่งคาดว่าเกิดจากการเชื่อมต่ออุปกรณ์สั่งงานภายนอกที่ไม่มีระบบป้องกันไฟฟ้าที่ดีพอ
ฟานสทีนเวเกนแก้ปัญหานี้ด้วยการบัดกรีสายจัมป์ (Bodge wire) เพื่อต่อตัวต้านทานดึงสัญญาณแรงดัน 3.3 โวลต์จากภายนอกเข้าไปทดแทน ส่งผลให้กล้อง DSLR ตัวนี้กลับมาทำงานได้เป็นปกติอย่างน่าอัศจรรย์ แม้ว่านี่จะเป็นการซ่อมแซมที่แทบไม่มีต้นทุนค่าอะไหล่ แต่ก็ต้องแลกมาด้วยทักษะทางอิเล็กทรอนิกส์ขั้นสูงและความมุ่งมั่นในการชุบชีวิตขยะไอทีชิ้นนี้
