สารพันวงจร Circuits Ideas ฉบับที่ 1/1-10 เก็บรวบรวมวงจรไฟฟ้า ไว้มากสุดเท่าที่จะหาได้


(Permpol Thanapunnamas) #1

แจกวงจรไฟฟ้าทั่วไป ไปจนถึงขั้นสูง มีวิธีต่อพร้อมทั้งบอกพิกัดอุปกรณ์ในส่วนต่างๆ เก็บไว้คนเดียวไม่มีประโยชน์อะไร เลยเอามาแบ่งกันเพื่อผู้สนใจนำไปต่อยอดเป็นไอเดียร์กันได้ครับ แต่ละกระทู้ผมจะลงทีละ 10 วงจร เพื่อไม่ให้กระทู้ยาวเกินไป แต่จะลงเรื่อยๆ ครับ

1.วงจรเตือนภัยเมื่อสายขาด 1

001

2.วงจรตรวจหาทรานซิสเตอร์เป็น NPN หรือ PNP ด้วย LED

…เมื่อใส่ทรานซิสเตอร์ แล้วกดปุ่ม S1,สับสวิทช์ S2 ผลถ้า LEDใดติดสว่างแสดงว่าเป็นทรานซิสเตอร์ ชนิดนั้น

001

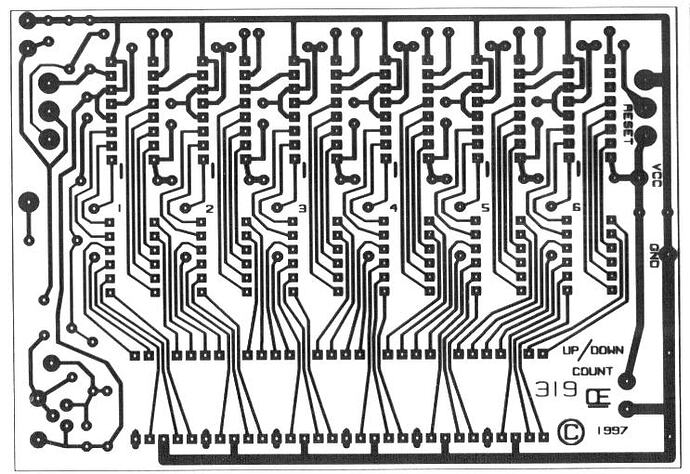

3.วงจรนับ Up-Down ดิจิตอล

4.วงจรทดสอบแสงอินฟาเรด 1

…ตัวรับแสงอินฟาเรด คือ SFH2030 แสดงค่าเป็นแรงดัน DC

001

วงจรทดสอบแสงอินฟาเรด 2
002

5.วงจรตรวจจับแสงกลางวันและกลางคืน

001

6.วงจรตรวจจับแสงผ่านโฟโต้ทรานซิสเตอร์

7.วงจรตรวจจับแสงอาทิตย์ด้วยไฟกระพริบ

วงจรตรวจจับแสงอาทิตย์ด้วยไฟกระพริบ

8.วงจร Air Flow Detector

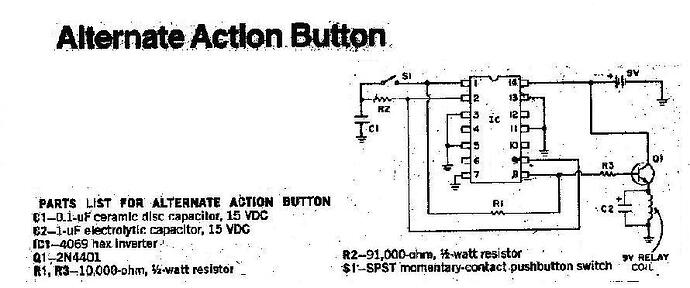

9.วงจร Alternate Action Button

10.วงจร Audio Notch filter

…VR ด้านบนควบคุมความถี่ด้าน Low pass filter
VR ด้านล่างควบคุมความถี่ด้าน High pass filter

หากสมาชิกท่านใดต้องการเสริมความรู้ความเข้าใจเกี่ยวกับวงจรที่กล่าวมาก็สามารถคอมเม้นได้เลบครับ เผื่อเป็นไอเดียต่อยอดไปได้อีก
