การออกแบบบอร์ดไมโครคอนโทรลเลอร์ (MCU) ให้เข้ากับเบรดบอร์ดได้ง่าย เป็นสิ่งที่ผู้พัฒนาหลายคนพยายามทำมาตลอด แต่ปัญหาที่พบบ่อยคือ บอร์ดอย่าง Raspberry Pi Pico และ ESP32 มักมีขนาดที่กินพื้นที่บนเบรดบอร์ดมาตรฐานเป็นอย่างมาก
โดยปกติแล้ว Raspberry Pi Pico จะกินพื้นที่ไปถึง 2 แถวต่อฝั่ง ทำให้เหลือพื้นที่สำหรับต่อวงจรเพียงฝั่งละ 2 แถวเท่านั้น ส่วนบอร์ด ESP32 บางรุ่นนั้นกว้างเป็นพิเศษจนแทบไม่เหลือพื้นที่ให้ใช้งานเบรดบอร์ดได้เลย ส่งผลให้การพัฒนาโปรเจกต์ต่างๆ เป็นไปได้ยากและไม่สะดวก

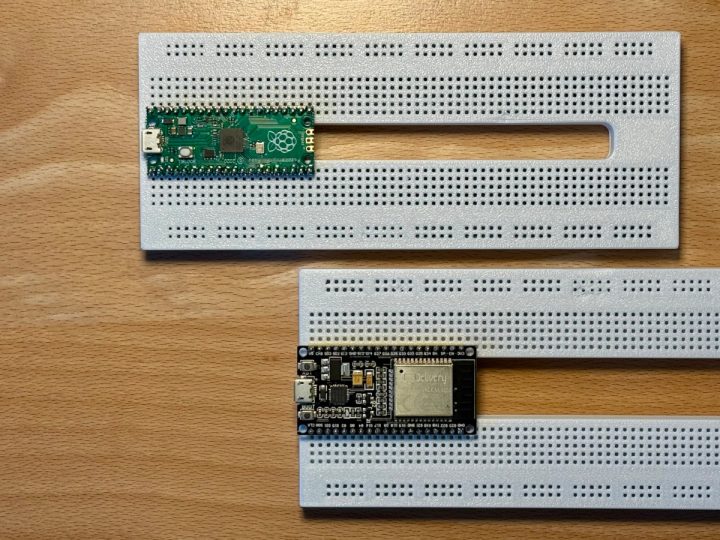

เพื่อแก้ปัญหานี้ ผู้ใช้ชื่อ lhm0 ได้นำเสนอแนวคิดใหม่ ด้วยการออกแบบเบรดบอร์ดที่สามารถพิมพ์ได้ด้วยเครื่องพิมพ์ 3 มิติ โดยเฉพาะ โดยเบรดบอร์ดรุ่นนี้มี “ช่องว่างตรงกลาง” ที่ออกแบบมาอย่างลงตัว เพื่อให้สามารถวางบอร์ด Raspberry Pi Pico หรือ ESP32 ลงไปได้อย่างพอดี
นวัตกรรมการออกแบบนี้ทำให้บอร์ด MCU ใช้พื้นที่บนเบรดบอร์ดเพียงฝั่งละ 1 แถวเท่านั้น ซึ่งหมายความว่าผู้ใช้งานจะมีพื้นที่เหลือเฟือถึง 4 แถวต่อด้าน รวมถึงแถวด้านบนและด้านล่าง สำหรับเสียบสายไฟและอุปกรณ์อิเล็กทรอนิกส์อื่นๆ ได้อย่างอิสระมากขึ้น ทำให้การทดลองและพัฒนาวงจรทำได้สะดวกและมีประสิทธิภาพกว่าเดิม โครงการนี้เป็นตัวอย่างที่ดีของโซลูชัน DIY ที่ช่วยให้นักพัฒนาสามารถทำงานกับฮาร์ดแวร์ยอดนิยมเหล่านี้ได้ง่ายขึ้นอย่างเห็นได้ชัด
| คุณสมบัติ | รายละเอียด |
|---|---|
| ประเภท | เบรดบอร์ดพิมพ์ 3 มิติ |
| ออกแบบสำหรับ | Raspberry Pi Pico, ESP32 (บางรุ่น) |
| แนวคิดหลัก | แก้ไขปัญหาบอร์ด MCU กินพื้นที่บนเบรดบอร์ดมาตรฐาน |
| นวัตกรรม | มี "ช่องว่างตรงกลาง" สำหรับวางบอร์ด MCU โดยเฉพาะ |
| พื้นที่ใช้งานที่เพิ่มขึ้น | เหลือ 4 แถวต่อด้าน (จากเดิม 2 แถวหรือน้อยกว่า), พร้อมแถวด้านบนและล่าง |
| วิธีการสร้าง | พิมพ์ด้วยเครื่องพิมพ์ 3 มิติ (DIY) |
