หลักการทำงานของ Hall Effect Sensor มักฟังดูเรียบง่าย แต่หลายคนอาจไม่แน่ใจว่าสามารถสร้างขึ้นเองได้จริงหรือไม่ Burkhard Kainka ได้แสดงให้เห็นผ่านบทความใน Elektor ว่าสามารถทำได้ โดยอาศัยแผ่นทองแดงบน PCB เปล่าเป็นองค์ประกอบหลัก

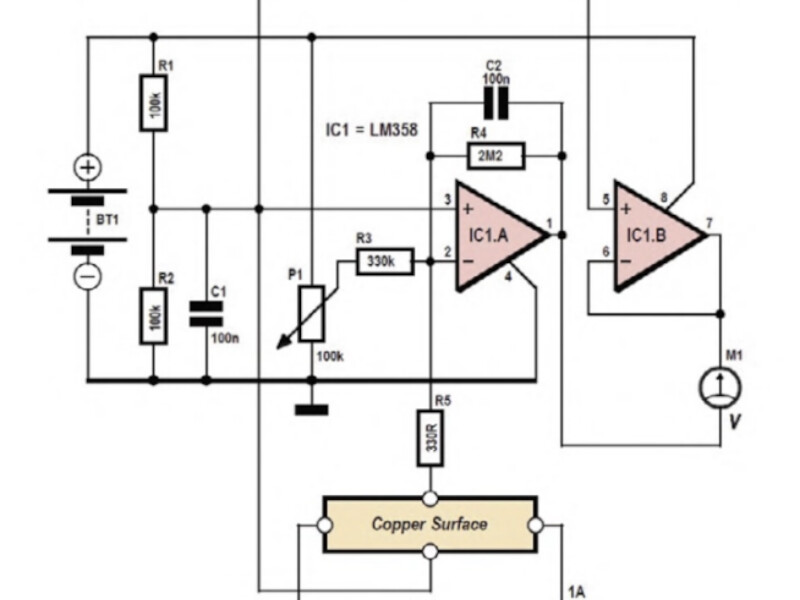

ชุดวงจรประกอบด้วยแผ่นโลหะที่มีกระแสไหลผ่านในทิศทางเดียว และมีเซ็นเซอร์ตรวจจับแรงดันไฟฟ้าในแนวตั้งฉากกับการไหลของกระแส แม้ทองแดงจะไม่ใช่โลหะที่ดีที่สุดสำหรับ Hall Sensor แต่ก็หาได้ง่ายและใช้งานได้จริง สิ่งสำคัญคือต้องใช้ Dual Op Amp ที่มีอัตราขยายสูงมาก เนื่องจากแรงดัน Hall ที่เกิดขึ้นมีค่าน้อยมาก เพียงประมาณ 1.5 ไมโครโวลต์ต่อเทสลา สำหรับกระแส 1 แอมแปร์ที่ไหลผ่านชั้นทองแดงหนา 35 ไมครอน
อย่างไรก็ตาม การจัดการกับแรงดันไฟฟ้าที่น้อยนิดเช่นนี้ ย่อมมาพร้อมกับความท้าทายเรื่องสัญญาณรบกวน (noise) และจำเป็นต้องปรับเทียบวงจร (zero amplifier) ก่อนการใช้งานทุกครั้ง นอกจากนี้ วงจรยังไวต่อการเปลี่ยนแปลงของอุณหภูมิและการเคลื่อนที่ของแม่เหล็ก ทำให้ไม่เหมาะสำหรับการวัดค่าที่ต้องการความแม่นยำสูง แต่สำหรับโปรเจกต์เชิงทดลองเพื่อทำความเข้าใจหลักการ Hall Effect นี่คือทางเลือกที่ยอดเยี่ยม ก่อนหน้าการสร้างเองเหล่านี้ Hall Sensor มักมาในรูปแบบแพ็คเกจสำเร็จรูป
