ปัจจุบันชิ้นส่วนอิเล็กทรอนิกส์แบบ SMT มีราคาถูกลงอย่างมาก บางครั้งอาจมีราคาเพียงเศษเสี้ยวของเซนต์ต่อชิ้น ทำให้หลายคนสั่งซื้อเกินความจำเป็นเพื่อสำรองไว้สำหรับโครงการในอนาคต อย่างไรก็ตาม การติดตามจำนวนชิ้นส่วนแต่ละชนิดอย่างแม่นยำมักเป็นเรื่องที่ซับซ้อนและใช้เวลานาน

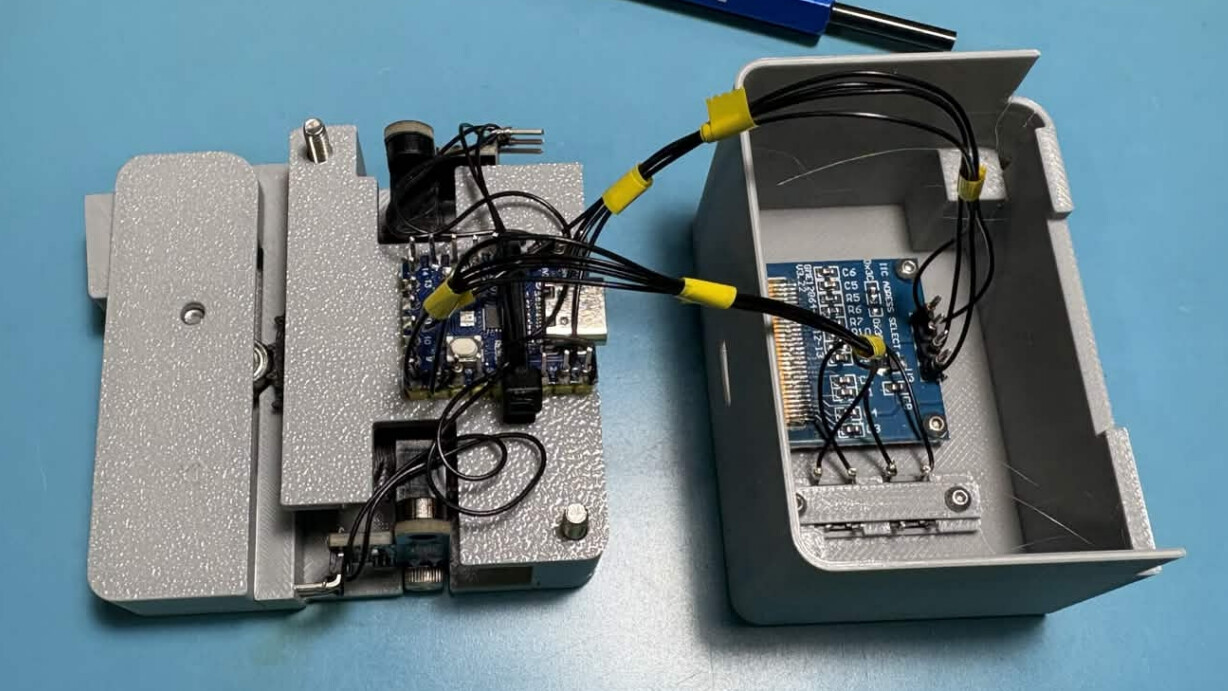

จากปัญหาดังกล่าว ‘จอห์น’ จึงได้พัฒนา Dotterboard ซึ่งเป็นเครื่องนับ SMT Tape แบบโอเพนซอร์สที่ได้รับแรงบันดาลใจจาก BeanCounter แต่ได้รับการปรับปรุงให้สามารถรองรับชิ้นส่วนที่มีขนาดใหญ่กว่าเทป 8 มม. โดย Dotterboard ส่วนใหญ่ประกอบขึ้นจากการพิมพ์ 3 มิติ และใช้ชิ้นส่วนฮาร์ดแวร์ทั่วไป เช่น สปริงและลูกปืนเพียงไม่กี่ชิ้น
การทำงานของ Dotterboard แสดงผลการนับปัจจุบันผ่านหน้าจอ OLED โดยใช้เอ็นโค้ดเดอร์ในการติดตามการเคลื่อนที่และคูณด้วยจำนวนส่วนประกอบต่อรู หัวใจหลักของระบบคือ RP2040 Zero ซึ่งต้องการเพียงสาย USB-C เส้นเดียวในการจ่ายพลังงาน แตกต่างจากเครื่องนับ SMT ระดับอุตสาหกรรมที่มีขนาดใหญ่และต้องใช้ปลั๊กไฟ AC
ผู้ที่สนใจสามารถศึกษาข้อมูลการสร้างและรายละเอียดเพิ่มเติมได้จากเว็บไซต์ของ ‘จอห์น’ หรือดาวน์โหลดไฟล์ต่างๆ ได้จาก GitHub เพื่อนำไปสร้าง Dotterboard ของตนเองได้ทันที
