จะทำ วัตต์มิเตอร์ครับ แต่ติดตรงที่มุมต่างเฟส ระหว่าง V กับ I มีวงจรไหนที่สามารถเข้ามาช่วยหาได้บ้างครับ
ปกติเราเอา IxV ก็ได้ P แล้วไม่ใช้หรอครับ ทำไมต้องคูณ ค่า cos \alpha อีกทีด้วย อธิบายดพิ่มเติมหน่อยครับ

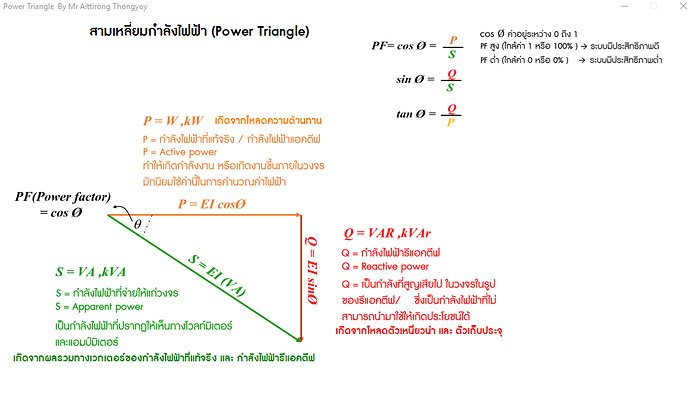

น่าจะมาจาก Power Triangle หรือปล่าวครับ ผมทำสูตรคำนวณ กับ VB ไว้นานแล้ว แต่ยังพอมีข้อมูลอยู่ประมาณนี้ครับ
IxV ก็ได้ P จริงๆ แล้วมันคือค่า S หรือ กำลังไฟฟ้าที่ปรากฎ ที่เครื่องวัด ให้เราเห็นด้วยสายตาครับ
ผมตอบ เท่าที่รู้นะครับ…
1 Likes
ขอบคุณข้อมูลเพิ่มเติมครับพี่ @PUYIOT เครื่องมือที่ใช้วัดได้ก็น่าจะหนีไม่พ้น ออสซิโลสโคป เป็นแน่แท้ แต่อยากรู้ว่า @Que ต้องการให้ arduino รับค่าแบบไหนเข้าไปครับ เป็นค่า analogRead ทั้ง V และ I จากนั้นเอาค่าที่ได้ไปคำนวนหา cos เพื่มเอามาเข้าสูตรคำนวณ P อีกทีรึป่าว
คิดว่าต้องเป็นอย่างนั้นล่ะครับ ตามที่เคยเรียนมามันมีสูตรการหาค่าความต่างเฟสอยู่ ถ้าเรามีสมการ เราก็สามารถหาค่ามุมต่างเฟสโดยใส่สูตรเข้าไปใน arduino น่าจะเป็นหลักการนี้ครับ
VxI อันนั้นเป็นของกระแสตรงครับ แต่ทีนี้ที่จะวัดมันเป็นกระแสสลับ มันจะมีมุมต่างเฟสระหว่าง V กับ I ขึ้นอยู่กับโหลดที่เราใช้ว่าเป็น R L C มากน้อยเพียงใด มุมของกระแสกับแรงดัน จะต่างกันออกไปครับ

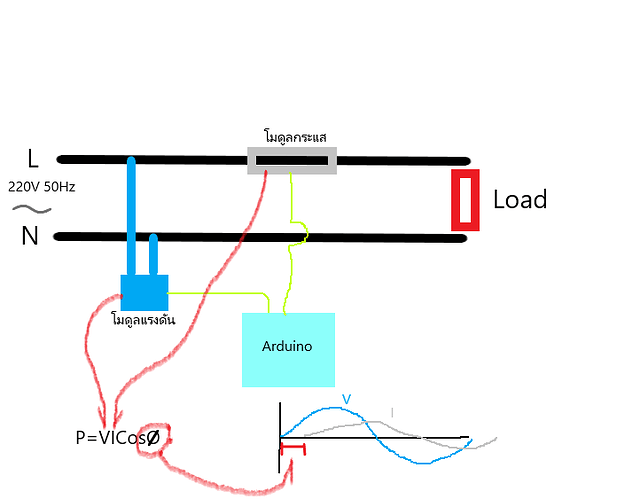

ใช่ครับผมจะเอาค่า ไปคำนวณหา กำลัง P ครับ แต่ผมไม่รู้จะใช้วงจรหรืออะไรมาช่วยเพื่อที่จะรู้ มุมต่างเฟสของ V และ I ครับ
อ่อ สมัยผมทำนี้ผมทำ วงจร DC to DC งั้นตอนนี้เราใช้อะไรคาลิเบตเทียบหรือ วัดครับว่า มีค่าเท่าไหร่ ของมุมที่ต่างกันนี้
ผมก็เจอปัญหานี้อยู่ แต่ทาง Machanical มันมีเครื่องมือวัด ค่า cos เซต้าอยู่ (สมัยเรียน) ขนาดเครื่องมือวัดทางกลมันยังทำได้เลย อิ…อิ…
วัด ให้ได้คลื่นออกมา แล้าเอาคลื่นมาคำนวนหาระยะด้วยมือก่อนจากนั้น เขียนเป็นสมการด้วยโปรแกรม โดยที่ แบ่งออกเป็นสามสัญญาณด้วยกัน สัญญาณแรก คือสัญญาณอ้างอิง เพื่อให้รู้ว่าจุดเริ่มของสองสัญญาณนั้นต่างกันเท่าไหรเมื่อเอามาเทียบสัญญาณอ้างอิง
1 Likes
สูตรการหาค่า [color=grean]Watt_{ac} [/color] แบบ [color=grean]AC single phase ^1[/color]
\bbox[red,5px,border:2px solid blue]{P_{(W)} = PF * I_{(A)}*V_{(V)} }
สูตรการหาค่า [color=grean]Watt_{ac} [/color] แบบ [color=grean] AC three phase ^1[/color]
\bbox[red,5px,border:2px solid blue]{P_{(W)} = \sqrt 3 * PF * I_{(A)}*V_{(V_{L-L})} }
สูตรการหาค่า Power factor
อันนี้เว็บคำนวณสำเร็จรูป

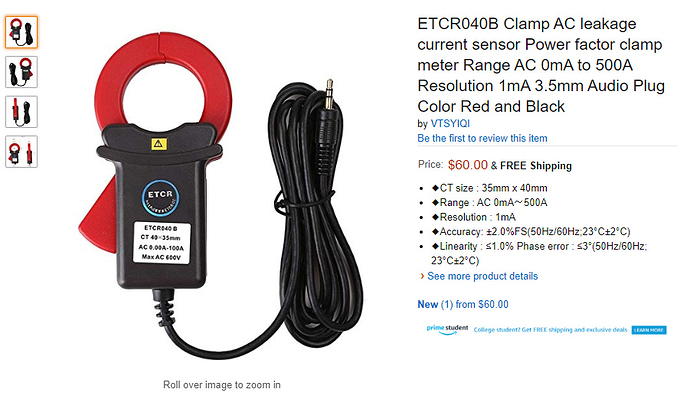

เครื่องมือที่สามารถใช้วัดค่า PF ได้น่าจะเป็นอันนี้ [color=grean]^2[/color] ETCR040B Clamp AC leakage current sensor Power factor clamp meter

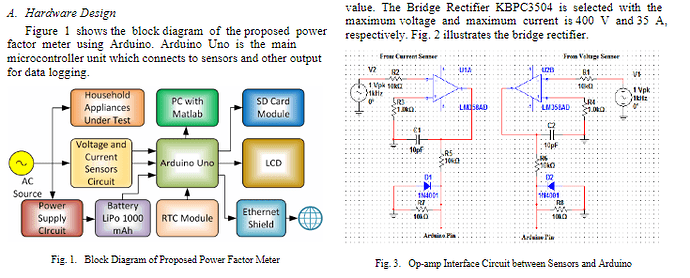

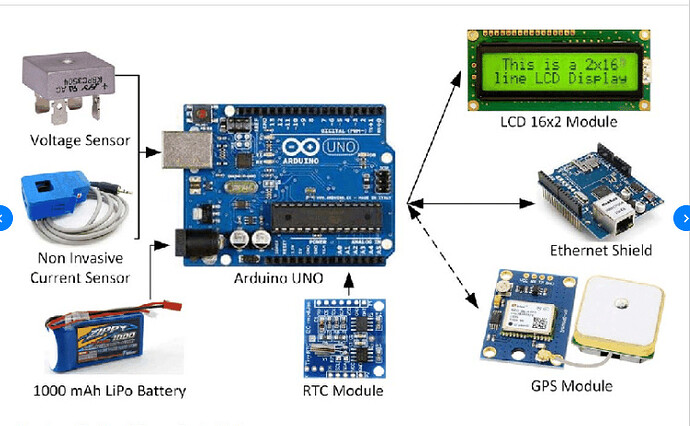

ส่วนอันนี้น่าจะตรงจุดเลย Development of Power Factor Meter using Arduino [color=grean]^3[/color]
ว่าแล้วเชียวในการวิเคราะห์ เราต้องนำไปผ่าน matlab ด้วยนะครับ
อ้างอิง
[color=grean][1][/color] : How to convert amps to watts (W)
[color=grean][2][/color] : Clamp AC Leakage Current Sensor Power Factor clamp Meter Range AC 0mA to 100A Resolution 1mA 3.5mm Audio Plug Color Red and Black: Amazon.com: Industrial & Scientific
[color=grean][3][/color] :https://www.researchgate.net/publication/332430107_Development_of_Power_Factor_Meter_using_Arduino
[color=grean][4][/color] : ขอบคุณพี่ Samira สำหรับข้อชี้แนะด้วยครับ
1 Likes
ขอบคุณสำหรับข้อมูลครับ
