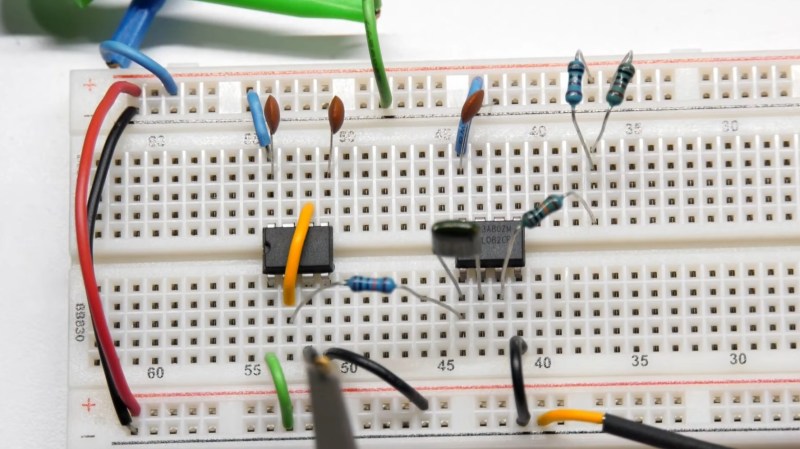

ในวิดีโอ Andrew ได้เริ่มต้นด้วยการอธิบายวิธีสร้างวงจรกำเนิดคลื่นสี่เหลี่ยมบนแผงวงจรทดลอง (breadboard) โดยใช้ 555 Timer ซึ่งเป็นไอซีสารพัดประโยชน์ โดยอธิบายการทำงานของวงจรภายในและบทบาทของตัวต้านทานและตัวเก็บประจุในการสร้างสัญญาณ
จากนั้น Andrew ได้สาธิตวิธีเพิ่มโพเทนชิออมิเตอร์เพื่อควบคุมความถี่ของคลื่นสี่เหลี่ยม ต่อมา เขาได้เพิ่มวงจรอินทิเกรเตอร์ที่สร้างจาก TL082 dual op amp เพื่อแปลงสัญญาณคลื่นสี่เหลี่ยมให้เป็นคลื่นสามเหลี่ยม พร้อมใช้ op amp ตัวที่สองสร้าง binary inverter โดยระบุว่าแม้ปกติจะใช้ comparator แต่วิธีนี้ก็สามารถนำไปใช้งานได้ดี
มีการเพิ่มโพเทนชิออมิเตอร์อีกครั้งเพื่อควบคุมความถี่ของคลื่นสามเหลี่ยม โดยมีทั้งแบบหยาบ (1 MΩ) และแบบละเอียด (10 kΩ) ในตอนท้าย Andrew ได้ท้าทายผู้ชมให้ลองหาวิธีดัดแปลงวงจรนี้ให้สามารถสร้างคลื่นไซน์ได้ ผู้ที่สนใจสามารถร่วมแสดงความคิดเห็นได้
