ใครพอจะมีความรู้เกี่ยวกับ อินเวอร์เตอร์ใน MPU B+ บ้างครับ

🎛 Electronic
1

ผมต้องการจะความคุมชุดสายพานของ MPU B+
ผ่านอินเวอร์เตอร์ FREQROL-D700
ผมติดปัญหาประมาณนี้

  • ไม่สามารถออกจากโหมด pu ของอินเวอร์เตอร์ได้
  • ผมจ่ายไฟ 24v เข้า SD และจ่าย 0v เข้า stf สายพานไม่มีท่าทีจะขยับเลย
    ใครพอจะมีทางแก้รบกวนหน่อยนะครับ

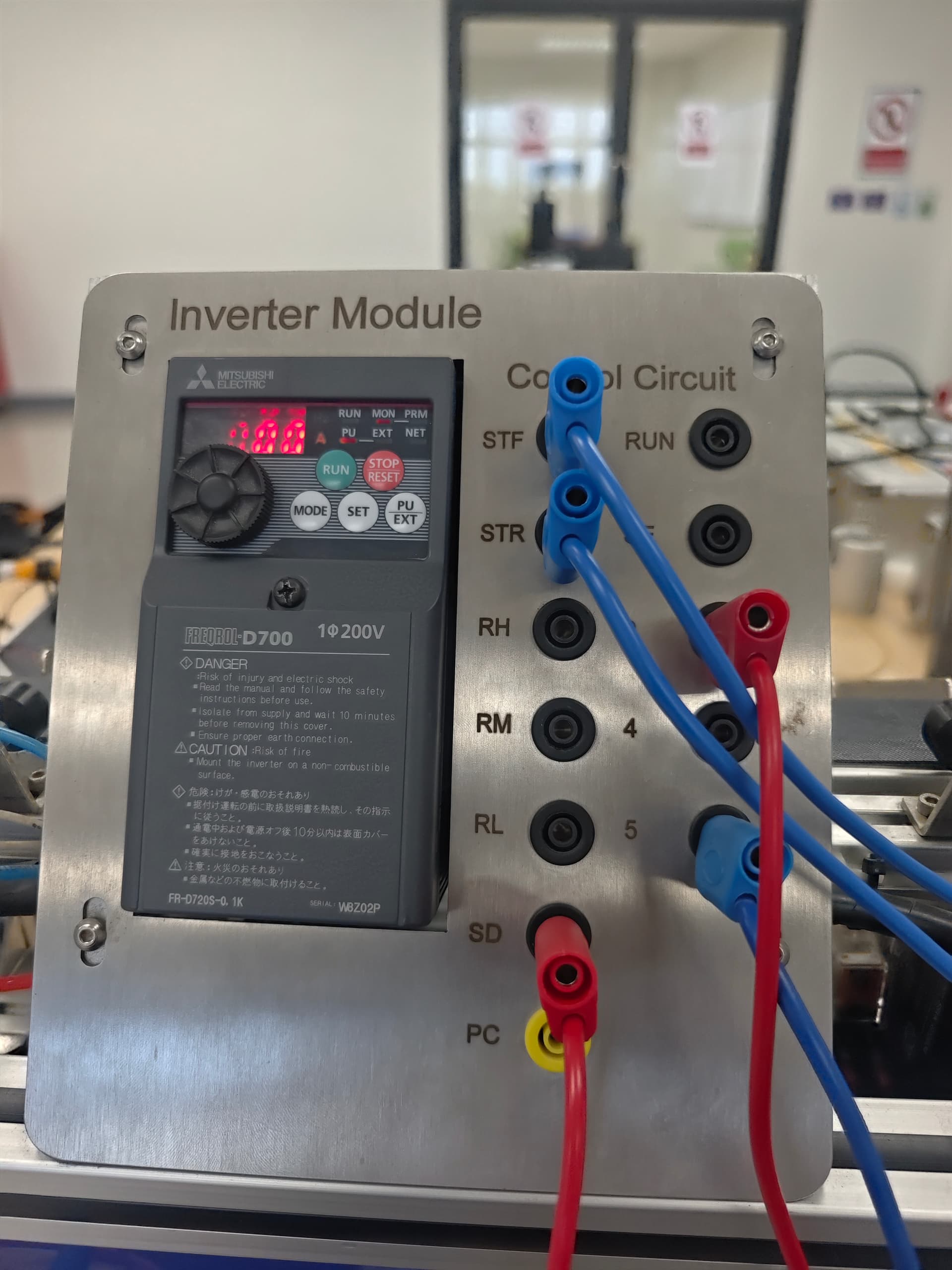

    IMG_20250528_144138
    IMG_20250528_1441381920×2560 262 KB
2

แนวทางการตรวจสอบและแก้ไขปัญหา:

  1. ตรวจสอบโหมดการทำงานของอินเวอร์เตอร์:
  • กดปุ่ม PU/EXT บนแผงควบคุมของอินเวอร์เตอร์เพื่อสลับโหมดการทำงานระหว่าง PU (ควบคุมจากแผงควบคุม) และ EXT (ควบคุมจากภายนอก)
  • ตรวจสอบว่าไฟแสดงสถานะ EXT ติดอยู่หรือไม่ ซึ่งหมายความว่าอินเวอร์เตอร์อยู่ในโหมดควบคุมจากภายนอก
    MachMotion+2transdrive.co.uk+2Inverter Drive Supermarket+2
  1. ตรวจสอบการตั้งค่า Parameter 79 (Pr.79):
  • Pr.79 ใช้สำหรับกำหนดโหมดการทำงานของอินเวอร์เตอร์
  • ตั้งค่า Pr.79 เป็น “0” เพื่อให้สามารถสลับโหมดการทำงานระหว่าง PU และ EXT ได้โดยใช้ปุ่ม PU/EXT
  • หากตั้งค่า Pr.79 เป็น “1” หรือ “2” อินเวอร์เตอร์จะล็อกอยู่ในโหมด PU หรือ EXT ตามลำดับ และไม่สามารถสลับโหมดได้จากแผงควบคุม mitsubishielectricfa.com.my+2Mitsubishi Electric+2aksaotomasyon.com+2aksaotomasyon.com
  1. ตรวจสอบการเดินสายไฟของสัญญาณควบคุม:
  • สำหรับการควบคุมการเริ่มต้น/หยุด (Start/Stop) อินเวอร์เตอร์ต้องการสัญญาณจากภายนอก
  • เชื่อมต่อสัญญาณ STF (Start Forward) หรือ STR (Start Reverse) กับขั้ว SD ผ่านสวิตช์หรือรีเลย์
  • ตรวจสอบว่าเมื่อสวิตช์ปิด (ON) จะมีการเชื่อมต่อระหว่าง STF และ SD ซึ่งจะส่งสัญญาณเริ่มต้นไปยังอินเวอร์เตอร์
  • หากใช้สัญญาณ 24V จากภายนอก ตรวจสอบว่าแรงดันและกระแสตรงกับที่อินเวอร์เตอร์รองรับ
  1. ตรวจสอบการตั้งค่าพารามิเตอร์อื่น ๆ ที่เกี่ยวข้อง:
  • Pr.75: ใช้สำหรับกำหนดพฤติกรรมเมื่อมีการตัดการเชื่อมต่อของ PU หรือเกิดข้อผิดพลาดในการสื่อสาร
  • Pr.122: กำหนดเวลาตรวจสอบการสื่อสารกับ PU
  • Pr.267: กำหนดประเภทของสัญญาณอินพุตที่ขั้ว 4 (แรงดันหรือกระแส)
  • ตรวจสอบว่าไม่มีการตั้งค่าที่ขัดแย้งกันซึ่งอาจทำให้อินเวอร์เตอร์ไม่ตอบสนองต่อสัญญาณควบคุม aksaotomasyon.com
  1. รีเซ็ตอินเวอร์เตอร์เป็นค่าเริ่มต้นจากโรงงาน:
  • หากยังไม่สามารถแก้ไขปัญหาได้ อาจพิจารณารีเซ็ตอินเวอร์เตอร์เป็นค่าเริ่มต้นจากโรงงานโดยการตั้งค่า Pr.77 เป็น “1” และ Pr.79 เป็น “0” จากนั้นกดปุ่ม STOP/RESET เพื่อรีเซ็ต
  • หมายเหตุ: การรีเซ็ตจะลบการตั้งค่าทั้งหมดที่ได้ปรับแต่งไว้ ควรบันทึกค่าที่สำคัญก่อนดำเนินการ transdrive.co.uk+3Inverter Drive Supermarket+3aksaotomasyon.com+3

ลองดูครับช่วยได้ไหม

3

ขอบคุณมากครับ ตอนนี้ใช้งานได้แล้ว แก้ p.79 จาก 1 เป็น 0 แล้วกลับมาใช้ได้ปรกติเลย ขอบคุณมากครับ🥰
ขอโทษที่กลับมาตอบช้าครับ พอดีรถล้มพึ่งฟื้นแหะๆ

1 Likes
4

เยี่ยมเลยครับ
