ปัญหาการตรวจสอบตำแหน่งเกียร์บนมอเตอร์ไซค์ที่มีระบบเกียร์แบบซีเควนเชียลอาจเป็นเรื่องที่ท้าทาย แต่ [decogabry] ได้นำเสนอโซลูชันที่น่าสนใจด้วยการสร้างอุปกรณ์แสดงตำแหน่งเกียร์ที่ผสานเทคโนโลยีสมัยใหม่เข้ากับสไตล์ย้อนยุคด้วยหลอด Nixie.

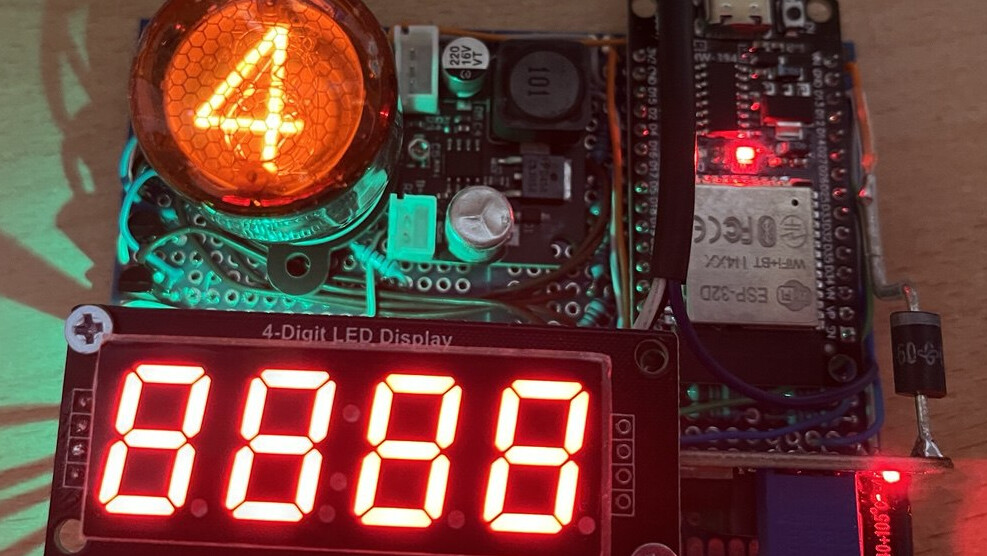

หัวใจหลักของอุปกรณ์นี้คือบอร์ด ESP32 ที่ทำหน้าที่ประมวลผล โดยเชื่อมต่อแบบไร้สายผ่าน Bluetooth กับอะแดปเตอร์ ELM327 ซึ่งเสียบเข้ากับพอร์ต ODB II ของมอเตอร์ไซค์ อะแดปเตอร์นี้จะดึงข้อมูลสำคัญจากรถ เช่น รอบเครื่องยนต์ (RPM) และความเร็วล้อ ข้อมูลทั้งสองจะถูกนำมาคำนวณเพื่อหาอัตราส่วนที่เป็นตัวกำหนดตำแหน่งเกียร์ปัจจุบันอย่างแม่นยำ จากนั้น ESP32 จะส่งคำสั่งให้หลอด Philips ZM1020 Nixie แสดงผลเกียร์ที่คำนวณได้ โดยมีทรานซิสเตอร์ MPSA42 ช่วยขับเคลื่อน.
อุปกรณ์ยังมาพร้อมกับโมดูลจ่ายไฟแยกต่างหากที่แปลงไฟ 12 โวลต์จากมอเตอร์ไซค์ให้เป็น 170 โวลต์ที่จำเป็นสำหรับการทำงานของหลอด Nixie นอกจากนี้ยังมีหน้าจอแสดงผลดิจิทัลขนาดเล็กสี่หลักเพื่อแสดงข้อมูลสถานะ รอบเครื่องยนต์ และอุณหภูมิเครื่องยนต์.
สิ่งที่โดดเด่นคือการออกแบบที่ยืดหยุ่นของ [decogabry] อัตราส่วนเกียร์ไม่ได้ถูกตั้งค่าตายตัวในซอฟต์แวร์ แต่มีระบบการเรียนรู้ที่ใช้งานง่าย ซึ่งจะทำงานในครั้งแรกที่เปิดระบบ โดยจะเปรียบเทียบ RPM และความเร็วล้อในขณะขับขี่ด้วยความเร็วคงที่ และบันทึกอัตราส่วนเหล่านั้นลงในหน่วยความจำ ทำให้สามารถติดตั้งกับมอเตอร์ไซค์ได้เกือบทุกรุ่นอย่างง่ายดาย.
