📰 NXP MCX A34 : MCU Cortex-M33 เร็วขึ้น 17 เท่า สำหรับมอเตอร์และ HVAC

Remy_Martin · กันยายน 1, 2025, 2:23am

NXP เปิดตัว MCX A34 series ไมโครคอนโทรลเลอร์แบบผสมสัญญาณ (mixed-signal) สำหรับการควบคุมมอเตอร์ ระบบ HVAC และอุตสาหกรรมทั่วไป โดยใช้คอร์ Arm Cortex-M33 ที่มีความเร็วสูงสุด 180 MHz พร้อม Math Acceleration Unit (MAU) และ SmartDMA ที่ช่วยเร่งความเร็วด้านการประมวลผลคณิตศาสตร์และการถ่ายโอนข้อมูล

ตารางสรุปสเปค MCX A34

รายการ	รายละเอียด
Core	Arm Cortex-M33 @ สูงสุด 180 MHz, DSP/SIMD, FPU, MPU, 738 CoreMark
หน่วยความจำ	SRAM สูงสุด 256 KB (retain ใน Deep Power Down), Flash สูงสุด 1 MB (ECC), Cache RAM 8 KB
Accelerators	MAU (Trig, Reciprocal, Sqrt, Sin/Cos/Arctan), SmartDMA coprocessor
GPIO	สูงสุด 114 ขา, High-drive 20 mA, แรงดัน I/O: 1.71V–3.6V (บางขา 5V)
Interfaces	6x UART, 4x I²C, 2x SPI, 1x CAN FD
Analog	4x ADC 16-bit (3.2 Msps), 1x DAC 12-bit (1 Msps), 3x Comparator, 4x OpAmp
Motor Control	2x FlexPWM (สูงสุด 16 PWM), 2x Quadrature Decoder, 2x AOI Logic Unit
Timers	5x 32-bit, Low Power Timer, Windowed WDT, MicroTick, OS Event timer
Security	Secure boot, Tamper detect, UUID 128-bit, ROP, Glikey, Passive anti-tamper pins
พลังงาน	78 μA/MHz (Active), 32 μA (Power-down), 473 nA (Deep Power Down)
แพ็กเกจ	WFBGA-169, LQFP-144, LQFP-100, LQFP-64
อุณหภูมิใช้งาน	-40°C ถึง +125°C
Toolchain	รองรับ MCUXpresso SDK/IDE, Zephyr RTOS, VS Code
ราคา	เริ่มต้น $4.41 (~140฿), สั่ง bulk 3,200 ชิ้นเหลือ $2.40 (~80฿)

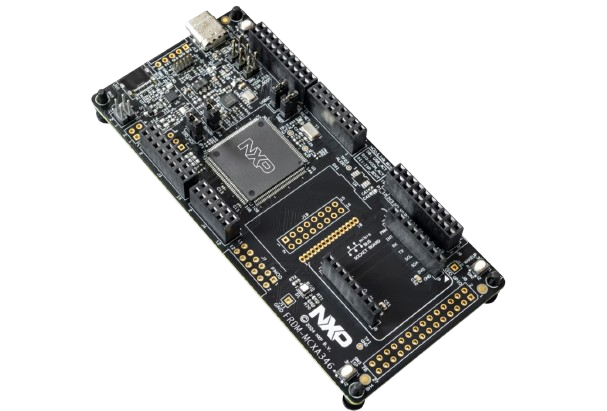

ตารางสรุปสเปคบอร์ดพัฒนา FRDM-MCXA346

รายการ	รายละเอียด
MCU	NXP MCX A346 (Cortex-M33 @ 180 MHz)
USB	Type-C พร้อม MCU-Link debugger
การขยาย	Arduino, FRDM, SmartDMA/Camera header, GPIO headers
Interfaces	CAN FD, I³C, SPI, I²C, UART
Connectivity	Wi-Fi expansion (Arduino, mikroBUS, PMOD)
Debug	MCU-Link (CMSIS-DAP), JTAG/SWD
อื่น ๆ	RGB LED, ปุ่ม Reset, ISP, Wake-up
ราคา	~$20

ไอเดียโปรเจ็คจาก MCX A34

ระบบควบคุมมอเตอร์ BLDC/PMSM สำหรับโรงงานอัตโนมัติ

รายละเอียดโปรเจ็ค:

ใช้ FlexPWM + Quadrature Decoder เพื่อควบคุมมอเตอร์ BLDC/PMSM ความเร็วสูง
ใช้ MAU Accelerator สำหรับคำนวณมุมและฟังก์ชันตรีโกณมิติแบบเรียลไทม์ (FOC - Field-Oriented Control)
ใช้ CAN FD interface เชื่อมต่อกับระบบอัตโนมัติในโรงงาน (เช่น PLC, หุ่นยนต์แขนกล)
Low-power timer ช่วยให้ระบบทำงานต่อเนื่องแม้ในสภาวะประหยัดพลังงาน

โครงสร้างระบบ:

Input: Encoder/เซนเซอร์ Hall + คำสั่งจาก PLC
Processing: MCX A34 + Motor Control Library
Output: สัญญาณ PWM ไปขับ Inverter

Smart HVAC Controller (เครื่องปรับอากาศอัจฉริยะ)

รายละเอียดโปรเจ็ค:

ใช้ ADC 16-bit (3.2 Msps) วัดอุณหภูมิ/ความชื้นจากเซนเซอร์
ใช้ OpAmp + Comparator ทำวงจรตรวจจับสัญญาณ Analog ของระบบ HVAC
ใช้ UART/I²C/SPI เชื่อมต่อกับ HMI หรือจอควบคุม
ใช้ SmartDMA ประมวลผลสัญญาณเซนเซอร์หลายตัวพร้อมกันโดยไม่รบกวน CPU
Secure Boot + Tamper detection ช่วยเพิ่มความปลอดภัย ป้องกันการโจมตีผ่าน IoT

โครงสร้างระบบ:

Input: Temp/Humidity sensors, CO₂ sensor
Processing: MCX A34 + PID control + Energy optimization algorithm
Output: พัดลม, Compressor, App บนมือถือผ่าน Wi-Fi module

นอกจาก 2 โปรเจ็คนี้ ยังสามารถนำไปต่อยอดทำ IoT Sensor Hub, Energy Monitoring, Smart Grid Controller ได้อีกด้วย เพราะ MCU มีทั้ง พลังประมวลผลสูง, ระบบ Analog ครบ และฟีเจอร์ความปลอดภัยในตัว
