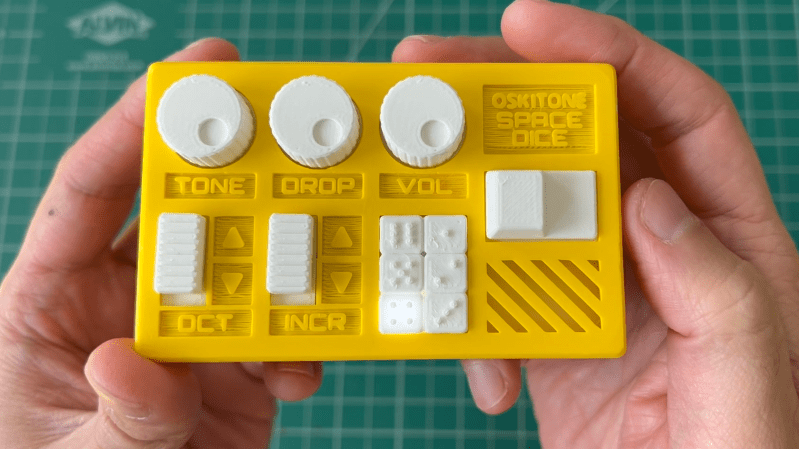

จุดเด่นของ Space Dice อยู่ที่การออกแบบอันชาญฉลาดซึ่งหลีกเลี่ยงการใช้ไมโครคอนโทรลเลอร์ หันมาพึ่งพาชิปลอจิก CMOS เป็นหลักเช่นเดียวกับงานออกแบบอื่น ๆ ของ Tommy ภายในชุดคิทประกอบด้วยชิปหลักเพียงสามตัว ได้แก่ CD4093 Quad NAND ที่ทำหน้าที่เป็นออสซิลเลเตอร์และขับลำโพง, CD4040 Binary Counter สำหรับปรับความถี่ และ CD4017 Decade Counter ที่ควบคุมการแสดงผลของ LED หกดวงเพื่อจำลองการทอยลูกเต๋าอิเล็กทรอนิกส์
ยิ่งไปกว่านั้น การออกแบบยังคำนึงถึงความเรียบง่ายในการประกอบเป็นพิเศษ โดยไม่จำเป็นต้องใช้ตัวยึดหรือกาวแยกต่างหาก และยังมีการออกแบบกลไกคันโยกสำหรับปุ่มเปิดใช้งานขนาดใหญ่ที่เชื่อมต่อกับปุ่มบน PCB ได้อย่างลงตัว ทำให้ตัวเครื่องมีขนาดกะทัดรัดและสวยงาม
Oskitone มุ่งเน้นให้ Space Dice เป็นชุดคิทเพื่อการศึกษาอย่างแท้จริง โดยมีคู่มือการประกอบที่แสดงแผนผังวงจรแบบค่อยๆ เติมเต็มในแต่ละขั้นตอน ผู้สนใจสามารถดูรายละเอียดการออกแบบเพิ่มเติมได้จากบทความและวิดีโอสาธิตการทำงาน หรือดาวน์โหลดไฟล์ออกแบบทั้งหมดจาก GitHub เพื่อสร้างเองได้
