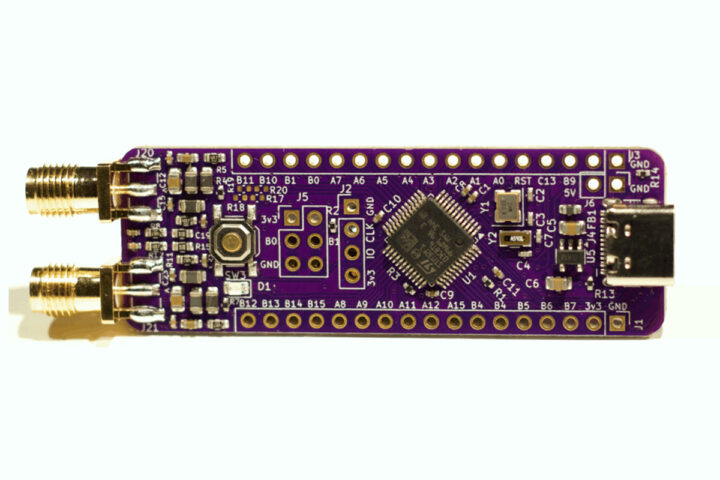

PhaseLatch Mini โดดเด่นด้วยการออกแบบในฟอร์มแฟกเตอร์คล้าย Blue Pill ทำให้เหมาะสำหรับการทดลองสัญญาณวิทยุในย่านความถี่ HF, FM และ VHF อุปกรณ์นี้ถูกสร้างมาเพื่อทำงานร่วมกับ Phase Loom ซึ่งเป็นชุดปรับจูนสัญญาณที่เปิดตัวไปก่อนหน้านี้ เพื่อเสริมประสิทธิภาพในการรับและประมวลผลสัญญาณ
หัวใจสำคัญของ PhaseLatch Mini คือ ADC (Analog-to-Digital Converter) ขนาด 12 บิตจำนวนสองตัว ที่สามารถสุ่มสัญญาณ I (In-phase) และ Q (Quadrature) ได้พร้อมกัน ข้อมูลที่ได้จะถูกรวมเป็นคำขนาด 32 บิต และส่งออกผ่านพอร์ต USB-C ด้วยความเร็วสูงถึง 210,000 คู่สัญญาณ I/Q ต่อวินาที โดยใช้อินเทอร์เฟซ USB CDC มาตรฐาน ทำให้ง่ายต่อการเชื่อมต่อและใช้งานกับคอมพิวเตอร์
นอกจากนี้ บอร์ดยังมาพร้อมกับคุณสมบัติที่ช่วยเพิ่มเสถียรภาพและความแม่นยำในการทำงาน อาทิ เครือข่ายฟิลเตอร์โลว์พาสในตัวที่ความถี่ประมาณ 100 kHz, การกรองสัญญาณรบกวนด้วยเฟอร์ไรต์ และคริสตัลออสซิลเลเตอร์ขนาด 8 MHz และ 32.768 kHz เพื่อให้ได้สัญญาณเวลาที่แม่นยำยิ่งขึ้น รวมถึงการรองรับฟีเจอร์ขั้นสูงอย่าง dynamic timer tuning และ circular DMA เพื่อการจัดการข้อมูลที่มีประสิทธิภาพ
| คุณสมบัติ | รายละเอียด |
|---|---|
| ประเภท | SDR Digitizer |
| ไมโครคอนโทรลเลอร์ | STM32 |
| ADC | 12 บิตคู่ (สำหรับสัญญาณ I และ Q) |
| อัตราการสุ่มข้อมูล | 210,000 คู่สัญญาณ I/Q ต่อวินาที |
| รูปแบบข้อมูล | 32 บิต (รวมข้อมูล I และ Q) |
| อินเทอร์เฟซ | USB-C (ใช้ USB CDC มาตรฐาน) |
| ฟอร์มแฟกเตอร์ | Blue Pill |
| ย่านความถี่ที่รองรับ | HF, FM, VHF |
| คอนเนกเตอร์ | SMA |
| ฟิลเตอร์ | Low-pass network ~100 kHz ในตัว |
| การกรองสัญญาณรบกวน | Ferrite |
| ความเสถียรของเวลา | Crystal 8 MHz / 32.768 kHz |
| ฟีเจอร์เพิ่มเติม | Dynamic timer tuning, Circular DMA, การเชื่อมแพ็กเก็ตผ่าน ISR |
