โปรเจกต์นี้แสดงให้เห็นถึงทางออกอันชาญฉลาดในการแก้ปัญหาที่มีราคาแพง โดยแทนที่จะพึ่งพาระบบเชิงพาณิชย์ที่มีราคาสูง ผู้สร้างได้ใช้ Raspberry Pi Pico เป็นหัวใจหลักในการเก็บข้อมูลเซ็นเซอร์ โพเทนชิออมิเตอร์จะถูกเชื่อมโยงอย่างชาญฉลาดเข้ากับการเคลื่อนที่ของล้อจักรยานผ่านกลไก LEGO ที่ออกแบบมาอย่างง่ายดาย จากนั้นข้อมูลทั้งหมดจะถูกบันทึกในรูปแบบ CSV ลงบน SD การ์ด

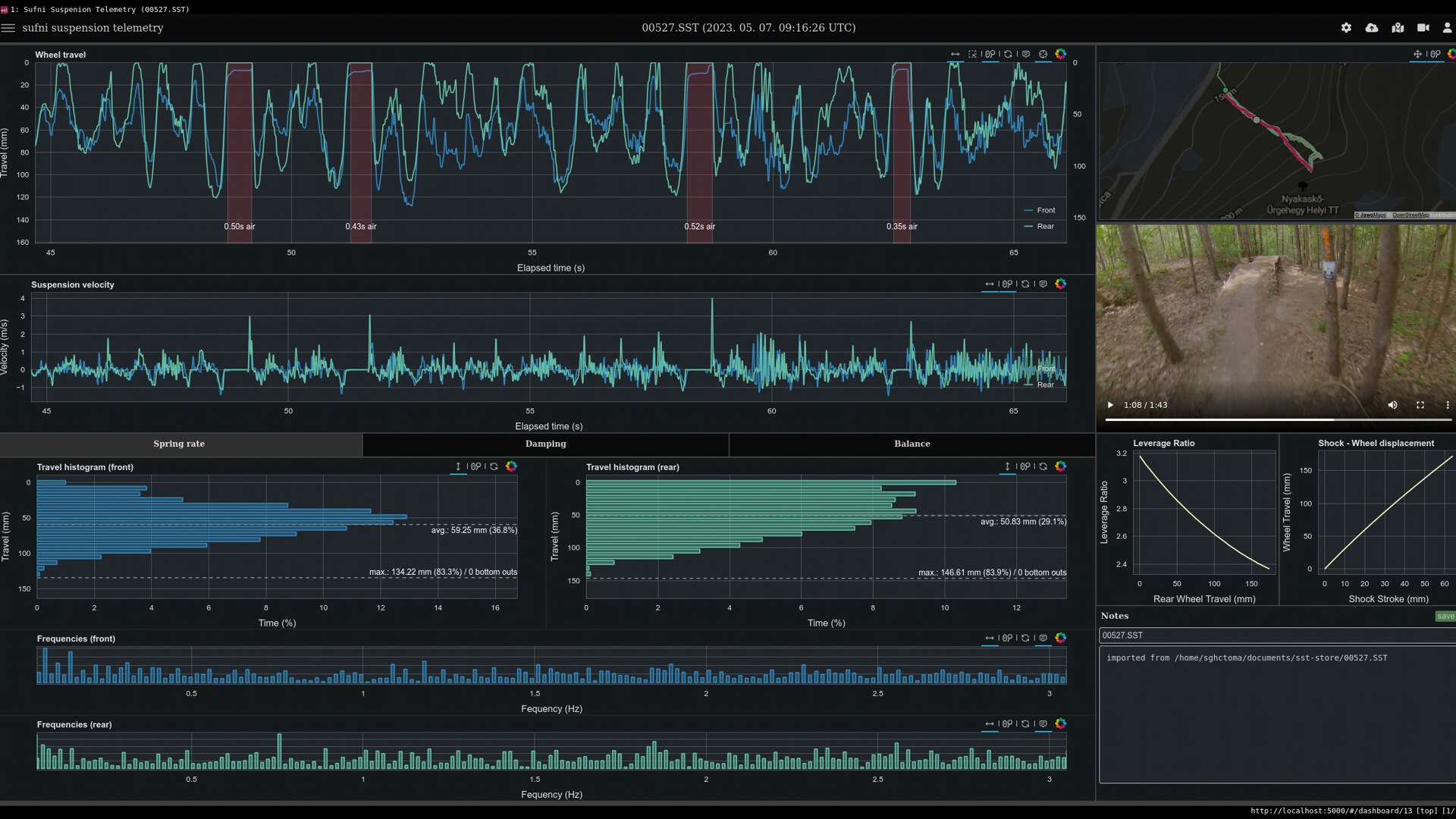

ตัวเครื่อง DAQ ที่สร้างขึ้นเองนี้ มาพร้อมอินเทอร์เฟซผู้ใช้ที่เรียบง่าย ประกอบด้วยปุ่มกดและหน้าจอ AMOLED ขนาดเล็ก บรรจุอยู่ในเคสที่พิมพ์ด้วยระบบ 3 มิติ จุดเด่นอีกอย่างคือระบบวิเคราะห์ข้อมูลที่พัฒนาขึ้นในรูปแบบเว็บเซิร์ฟเวอร์ ซึ่งสามารถซิงค์ข้อมูลจาก DAQ ได้โดยอัตโนมัติ เพื่อแสดงผลเมตริกช่วงล่าง พร้อมทั้งรองรับการทำงานร่วมกับฟุตเทจจากกล้องแอ็คชั่นและข้อมูล GPS สำหรับการวิเคราะห์ที่ครอบคลุม
อย่างไรก็ตาม การตีความข้อมูลการยุบตัวของโช้คให้เป็นข้อมูลการเคลื่อนที่จริงของล้อนั้นมีความท้าทาย เนื่องจากอัตราส่วนแรงกระทำ (leverage ratio) จะเปลี่ยนแปลงไปตลอดช่วงยุบตัวของระบบช่วงล่างแบบ 4-bar หรือ 6-bar ซึ่งผู้ใช้งานจำเป็นต้องมีความรู้ด้านการปรับจูนช่วงล่างเป็นพิเศษเพื่อทำความเข้าใจข้อมูลเหล่านี้ให้เกิดประโยชน์สูงสุด สำหรับนักปั่นและแฮกเกอร์ที่สนใจปรับปรุงประสิทธิภาพจักรยานเสือภูเขา โครงการนี้พร้อมให้ศึกษาและนำไปต่อยอดได้บน GitHub แล้ว
