เรื่องราวเริ่มต้นขึ้นเมื่อ CuriousMarc กำลังซ่อมแซมออสซิลโลสโคป Metrix รุ่นเก่า และพบปัญหาที่ยังคงอยู่แม้จะเปลี่ยนชิ้นส่วนอื่น ๆ ไปแล้ว จนกระทั่งระบุได้ว่าตัวการคือตัวต้านทานคาร์บอนขนาด 20 kOhm ตัวหนึ่ง ที่ภายนอกดูสมบูรณ์ดี แต่กลับวัดค่าได้สูงถึง 0.843 MOhm ซึ่งผิดจากสเปคไปมาก

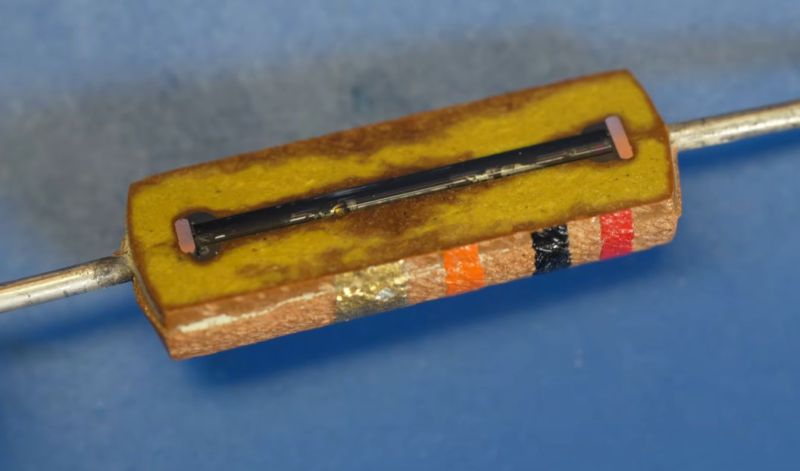

ด้วยความสงสัยในสาเหตุการเสีย CuriousMarc จึงตัดสินใจทำ ‘Autopsy’ หรือการผ่าพิสูจน์ตัวต้านทานชิ้นนี้ โดยปรึกษาผู้เชี่ยวชาญอย่าง TubeTime ที่แนะนำให้ใช้กระดาษทรายค่อยๆ ขัดออกอย่างอดทน หลังจากการทำงานที่ต้องใช้ความละเอียดสูงหลายชั่วโมง โครงสร้างภายในก็ถูกเปิดเผยออกมา พบว่าตัวต้านทานประกอบด้วยท่อแก้วที่บรรจุวัสดุคาร์บอนเชื่อมต่อกับขาโลหะทั้งสองข้าง
จากการตรวจสอบอย่างละเอียด พบว่าสาเหตุของการล้มเหลวเกิดจากการเสื่อมสภาพของหน้าสัมผัสระหว่างขั้วโลหะและวัสดุคาร์บอน ซึ่งคาดว่าเกิดจากอายุการใช้งานที่ยาวนานหลายสิบปี การเปลี่ยนแปลงของอุณหภูมิ และอาจรวมถึงการกระแทกต่างๆ ที่ทำให้เกิดรอยร้าวเล็กๆ
สิ่งที่น่าสนใจเป็นพิเศษคือโครงสร้างภายในของตัวต้านทานคาร์บอนรุ่นวินเทจนี้ ซึ่ง TubeTime ผู้เชี่ยวชาญด้านอุปกรณ์เก่ากล่าวว่า ดูจะเหนือกว่าตัวต้านทานคาร์บอนทั่วไปที่เขาเคยแกะมาหลายชิ้น แสดงให้เห็นถึงเทคนิคการผลิตที่อาจแตกต่างและซับซ้อนกว่าในอดีต
