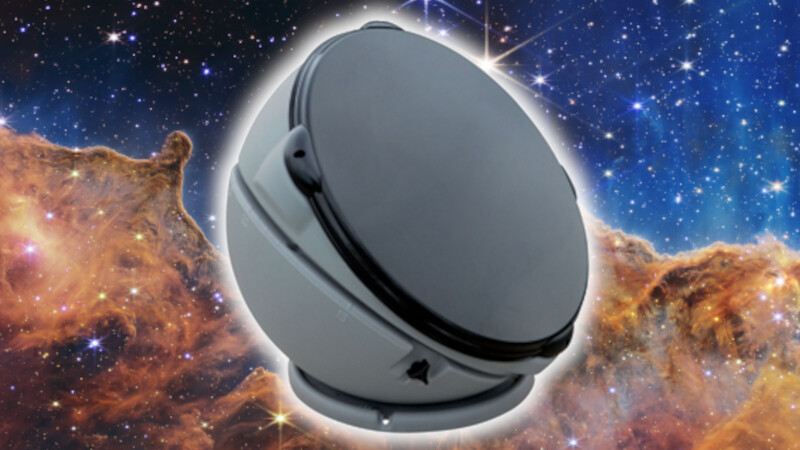

โปรเจกต์สุดท้าทายนี้เป็นผลงานของนักประดิษฐ์นามว่า [Koakno] ที่ได้นำโดมจานดาวเทียมรุ่น Winegard Carryout Anser GM-5000 ซึ่งเดิมทีออกแบบมาสำหรับติดตามสัญญาณทีวีดาวเทียมบนรถ RV โดยเขาซื้อต่อมาในราคาเพียง 5 ดอลลาร์สหรัฐ (ประมาณ 180 บาท) นำมาดัดแปลงเป็นสายอากาศเรดาร์สแกนสัญญาณในย่านความถี่ X-band
ในส่วนของระบบการทำงาน ตัวจานดาวเทียมจะเชื่อมต่อกับอุปกรณ์ SDR (Software Defined Radio) ราคาประหยัด ทำหน้าที่ส่งสัญญาณขนาด 850 MHz ซึ่งจะถูกแปลงสัญญาณขึ้น (Up-converted) เป็นความถี่ 10.4 GHz โดยชุดหัวรับสัญญาณ LNB ที่อยู่ในโดมดาวเทียม ก่อนจะแผ่คลื่นสัญญาณออกไปในชั้นบรรยากาศ เมื่อคลื่นไปกระทบกับกลุ่มฝนหรือลูกเห็บ สัญญาณสะท้อนกลับจะถูกแปลงกลับลงมาที่ความถี่ 850 MHz เพื่อให้ SDR บันทึกค่า และนำมาแสดงผลบนหน้าจอแบบ PPI (Plan Position Indicator) เพื่อสร้างภาพสภาพอากาศรอบตัวโดมแบบเรียลไทม์
ทั้งนี้ ระบบดังกล่าวสามารถตรวจจับกลุ่มฝนหนาแน่นได้ไกลถึง 40 กิโลเมตร และอาจตรวจจับได้ไกลสูงสุดถึง 60 กิโลเมตรในสภาพอากาศที่เอื้ออำนวย อย่างไรก็ตาม ทางผู้พัฒนาเตือนว่าอุปกรณ์นี้ทำงานบนคลื่นความถี่ที่อาจละเมิดกฎระเบียบของ FCC และหน่วยงานกำกับดูแลของแต่ละประเทศ ดังนั้นผู้ที่คิดจะสร้างตามจึงควรระมัดระวังเรื่องการขออนุญาตใช้คลื่นความถี่อย่างถูกต้องก่อนเริ่มใช้งานจริง
