แนวคิดเบื้องหลังกระจกมีชีวิตนี้คือการสร้างกระจกที่มี 128 ส่วนย่อย ซึ่งแต่ละส่วนสามารถปรับมุมได้เองอย่างอิสระ ผู้สร้างจาก Time Sink Studio ได้ค้นพบทางออกด้วยการนำแอคทูเอเตอร์ขนาดเล็กจำนวนมากจาก AliExpress มาใช้งาน แอคทูเอเตอร์แบบสเต็ปเปอร์เหล่านี้มีลักษณะคล้ายกับที่ใช้ในสมาร์ทโฟน Oppo รุ่นที่มีกล้องป๊อปอัพ โดยมีราคาไม่ถึงครึ่งดอลลาร์สหรัฐฯ ต่อชิ้น และมีขนาดกะทัดรัดพร้อมความเร็วที่น่าทึ่ง

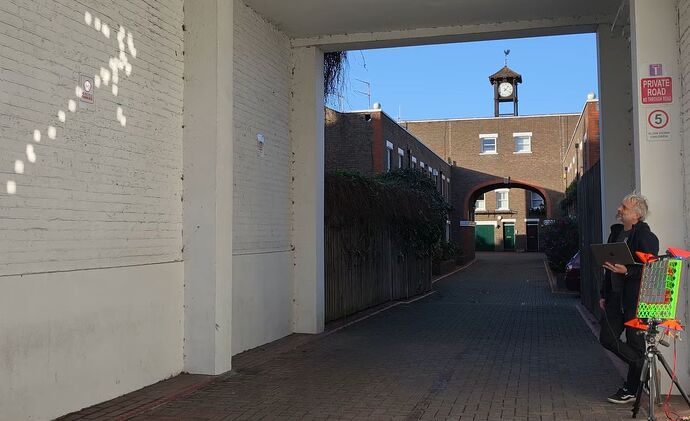

การออกแบบพื้นฐานของกระจกนี้คล้ายกับอุปกรณ์ไมโครมิเรอร์ที่ใช้ในโปรเจคเตอร์ DLP แต่เป็นเวอร์ชันมาโคร ซึ่งอาศัยกลไกการยึดกระจกแบบจลน์เพื่อการจัดตำแหน่งที่แม่นยำ ด้วยระยะการเคลื่อนที่ของแอคทูเอเตอร์แต่ละตัวที่สูงถึง 8 มิลลิเมตร ทำให้กระจกสามารถฉายภาพครอบคลุมพื้นที่ 73 มิลลิเมตร บนผนังที่ระยะห่าง 4 เมตรได้
แม้ว่าการคำนวณมุมที่ต้องการของกระจกจะใช้เพียงทฤษฎีบทพีทาโกรัส แต่ความท้าทายที่ใหญ่ที่สุดคือการปรับเทียบมอเตอร์เชิงเส้นแบบโอเพนลูปเหล่านี้ เนื่องจากเป็นอุปกรณ์แบบโอเพนลูป การปรับตั้งค่าเริ่มต้น (zeroing) จึงทำในลักษณะเดียวกับสเต็ปเปอร์ในเครื่องพิมพ์ 3 มิติ นั่นคือการหาตำแหน่งขีดจำกัดสุดท้ายแล้วนับจำนวนขั้นจากจุดที่ทราบนั้น แม้ว่าวิธีนี้อาจไม่สามารถป้องกันการเคลื่อนที่คลาดเคลื่อนได้ทั้งหมด แต่สำหรับการฉายแสงบนผนัง ถือว่ามีความแม่นยำเพียงพอต่อการใช้งาน
