อุปกรณ์ควบคุมไฟเหล่านี้สร้างขึ้นโดยใช้ชิป Tontek TT6061A ซึ่งทำหน้าที่เป็น 'ดิมเมอร์สัมผัส' ที่ควบคุมกระแสไฟขาออกผ่านไตรแอก มีระดับความสว่างให้เลือกสี่ระดับตั้งแต่ปิดไปจนถึงสว่างเต็มที่ ก่อนที่จะกลับไปปิดอีกครั้งในการสัมผัสครั้งถัดไป โดยพบว่ามีการใช้พลังงาน 0.7 วัตต์เมื่อปิดเครื่อง

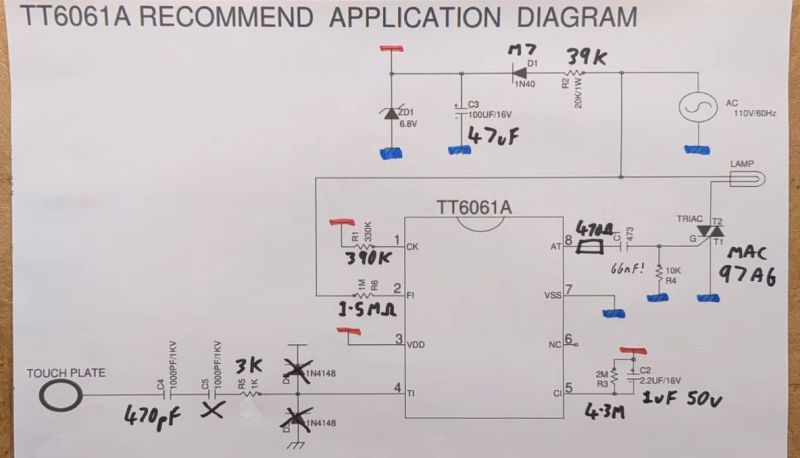

เมื่อเปิดกล่องพลาสติกออก วงจรภายในส่วนใหญ่เป็นไปตามวงจรที่แนะนำในเอกสารข้อมูลของชิป อย่างไรก็ตาม มีการตัดลดต้นทุนบางส่วน เช่น การละเว้นไดโอดและตัวเก็บประจุบางตัว ทำให้เกิดปัญหาสำคัญที่ตามมา คืออุปกรณ์เหล่านี้เหมาะสำหรับโหลดความต้านทานต่ำ (เช่น หลอดไส้) เท่านั้น การใช้งานกับหลอด LED อาจต้องมีการปรับแต่งวงจร เช่น การเพิ่มตัวเก็บประจุที่ถูกละเว้นไป เพื่อปรับจังหวะการทำงานของไตรแอก
นอกจากนี้ ยังมีปัญหาเรื่องการแผ่รังสีคลื่นแม่เหล็กไฟฟ้า (EMI) โดยไม่มีมาตรการป้องกันที่ชัดเจน และที่น่ากังวลที่สุดคือความเสี่ยงที่จะถูกไฟดูดจากแรงดันไฟหลักได้โดยตรง เนื่องจากไม่มีการติดตั้งตัวเก็บประจุ Class-Y เพื่อแยกวงจรอย่างเหมาะสม ในทางตรงกันข้าม การใช้ตัวควบคุมระบบสัมผัสแบบคาปาซิทีฟที่สามารถทำงานผ่านวัสดุพลาสติกได้ ดูเหมือนจะเป็นทางเลือกที่ปลอดภัยกว่าและมีราคาไม่ต่างกันมากนัก
