โดยเบื้องต้นก็มีเซ็นเซอร์ที่น่าสนใจอยู่หลายตัวนะครับ ที่พี่คิดว่าตรงที่สุดก็อาจจะหนีไม่พ่นเรื่องของ เซ็นเซอร์วัดอุณหภูมิ และแก๊ส ถ้าเป็นแก๊สก็มีตัวอย่างให้ดูประมาณนี้ครับ

Module MQ-2 FC-22 Smoke Gas Sensor Smoke methane gas liquefied flammable gas sensor module

040ec2cd-54b0-42d2-8b48-b983e5a4b4b3
040ec2cd-54b0-42d2-8b48-b983e5a4b4b3628×628 438 KB

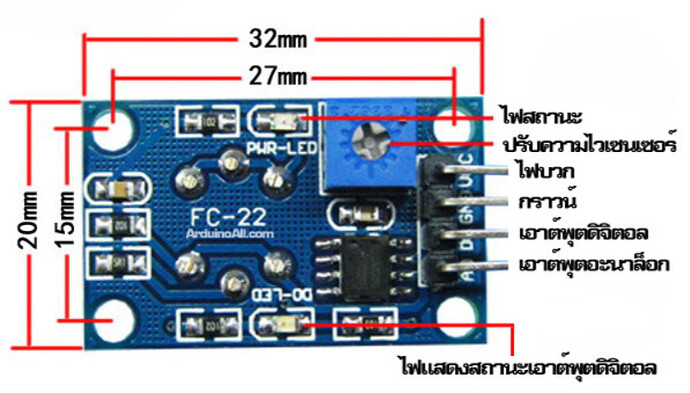

148d65fa-1330-445e-824b-d247c6680cba
148d65fa-1330-445e-824b-d247c6680cba745×425 117 KB

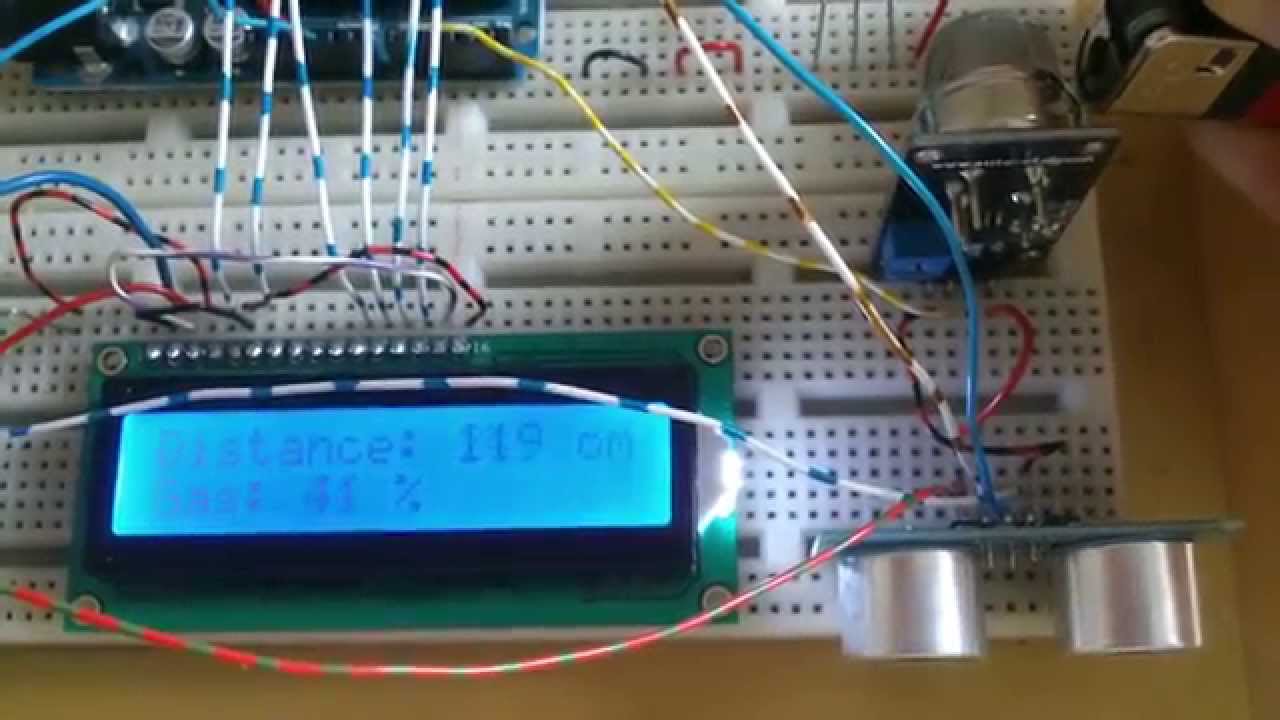

ตัวอย่างการต่อใช้งาน

DSC_1601

Code EX

/* Sample Arduino for MQ2 Smoke Sensor Shield
   05/03/2011
**********************************************/
const int analogInPin = A0;  // Analog input pin that the potentiometer is attached to
//const int analogOutPin = 9; // Analog output pin that the LED is attached to

int sensorValue = 0;        // value read from the pot
int outputValue = 0;        // value output to the PWM (analog out)
float thickness;
int count,count1;

void setup()
{
  // initialize serial communications at 9600 bps:
  Serial.begin(9600);
  //pinMode(7, OUTPUT);
}

void loop()
{

  count1++;
  // read the analog in value:
  sensorValue = analogRead(analogInPin);
  // map it to the range of the analog out:
  outputValue = map(sensorValue, 0, 1023, 0, 100);
  // change the analog out value:
  //analogWrite(analogOutPin, outputValue);

  if(count1==30)
  {
    count1=0;
    // print the results to the serial monitor:
    //Serial.print("sensor = " );
    //Serial.print(sensorValue);
    Serial.print("\t output = ");
    Serial.println(outputValue);

   /*
    thickness = 20000-(5000*(1023/(float)sensorValue)-1);         //This relationship is wrong,According to demand, own calculations relationship

    Serial.print("thicknes = ");
    Serial.println( thickness);
    */

  }
  count++;
  delay(100);
  /*
  if(count>=(255-outputValue))
  {
    count=0;
  }
  if(count < (255-outputValue)/2)
  {
    digitalWrite(7, HIGH);   // set the LED on
    delay(20);
  }
 // delay(1023-sensorValue);
  else
  {
    digitalWrite(7, LOW);    // set the LED off
    delay(20);
  }
 */
 // delay(1023-sensorValue);
}

โดยเบื้องต้นน้องสามาถซิมมูเลทชั่น วงจรดูได้ แต่พี่ไม่แน่ใจว่าตัวเซ็นเซอร์แก๊สนี้จะมีให้ทดสอบรึป่าวนะครับ

…จากนั้นเราจากจะเอาโมโุลตัวนี้ไปประยุกค์เข้ากับ robot อื่นๆ ได้ต่อไปครับ
