สารพันวงจร Circuits Ideas ฉบับที่ 8/71-80 เก็บรวบรวมวงจรไฟฟ้า ไว้มากสุดเท่าที่จะหาได้

🎛 Electronic 🔋Circuit
1

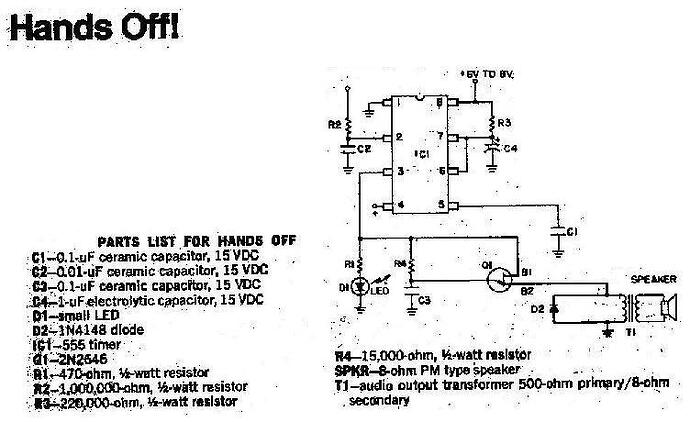

  1. วงจร Hands Off

001
001752×460 59 KB

  1. วงจร Highway Alert Signal Lamp

image946×371 84 KB



  1. วงจร Invisible Broken Wire Detector


  1. วงจร IR Type Data Link

001
0011197×879 20.5 KB

  1. วงจร IrDA To TTL อินเตอร์เฟส

รายการอุปกรณ์
C1,C4,C6,C8,C10 0.1 uf, polyester
C2,C3 10 pf np
C5 10uF-16v (electrolytic capacitor)
C7 100uF-16v
C9 100uF-63v
D1,D2 1N4148
JP1,JP2,JP3 jumper
R1,R5,R6,R7 10K 1/4W 1%
R2,R4 100K 1/4W 1%
R3 1M 1/4W 1%
R8,R9,R10 12 ohm 1W
U1 HSDL7001 or IRM7001 (HP, Siemens or others)
U2 IRMS6115 or IRMS6116 (HP, Siemens or others)
U3 7805 (voltage regulator, +5v)
XT1 3.6864MHz crystal

001

  1. วงจร Large LCD Display Buffering Driver

001
0011221×771 15.6 KB

  1. วงจร Light Intensity Sensor PCB

รายการอุปกรณ์
Part list:
Qty Value Device
1 1M RES 10mm
1 1k f(T) RES 10mm
1 5.1V ZenerD 7,5mm
2 10k RES 10mm
1 15k RES 10mm
4 47k RES 10mm
1 100 RES 10mm
1 100k Trimer
3 100n CAP 5mm
1 200p CAP 5mm
2 BC107 Trans TO92
2 JP1E jmp 2pin
1 MA03-1 jmp 3pin
2 TL741 Dual OpAmp
1 TSL250 Light to voltage sensor

image466×832 65.8 KB

image1178×638 62.8 KB

image1171×631 46.4 KB

  1. วงจร Low - Cost Hearing Aid


  1. วงจร Low - Frequency Crystal Controlled Oscillator

001

002
002720×336 6.55 KB

  1. วงจร Low Voltage Battery Disconnect

001
001517×842 17.1 KB
